Примечание. Для правильной работы освещения и световой сигнализации применяйте лампы, указанные в приложении 6.
Внимание! Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.
Для замены лампы дальнего света фар выполните следующие операции.

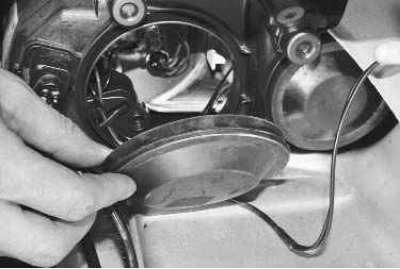

1. Снимите резиновую крышку лампы дальнего света фар…

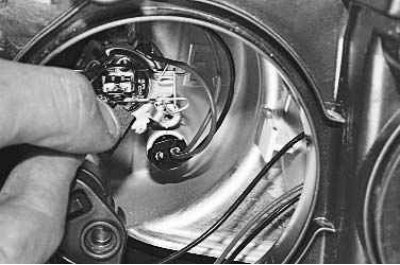

2. …отсоедините колодку с проводами от выводов лампы…

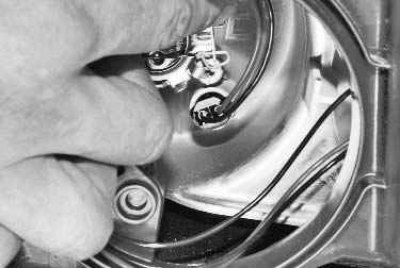

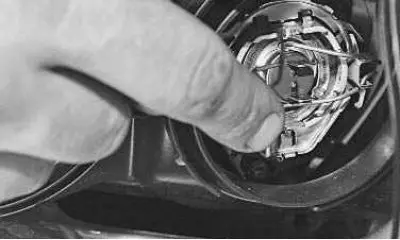

3. …выведите из зацепления с крючками пружинный фиксатор лампы…

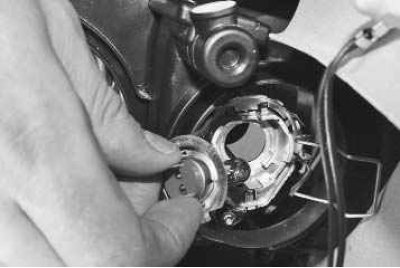

4. …и выньте лампу.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается, жировые пятна вызовут потемнение колбы и, как следствие, снижение светового потока. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки появились жировые пятна, удалите их спиртом.
5. Установите лампу в порядке, обратном снятию.
Для замены лампы ближнего света фар выполните следующие операции.

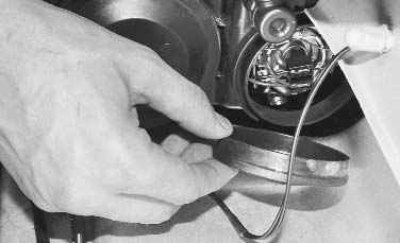

1. Снимите резиновую крышку лампы ближнего света фар…

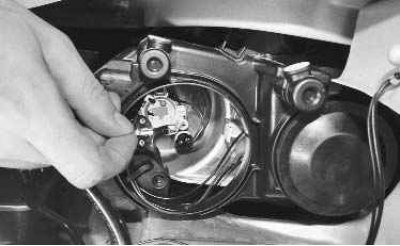

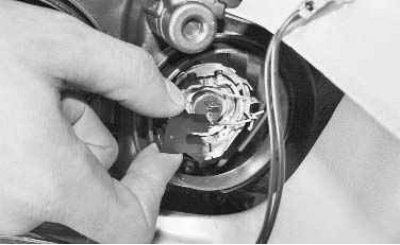

2. …отсоедините колодку с проводами от выводов лампы…

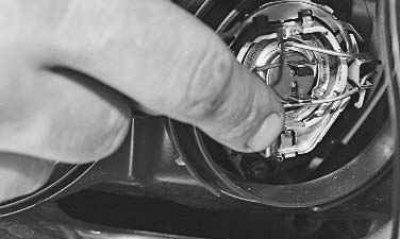

3. …выведите из зацепления с крючками пружинный фиксатор лампы…
4. …и выньте лампу.
5. Установите лампу в порядке, обратном снятию.
Для замены лампы габаритного света в фаре выполните следующие операции.
1. Снимите резиновую крышку лампы ближнего света фар (см. выше)…

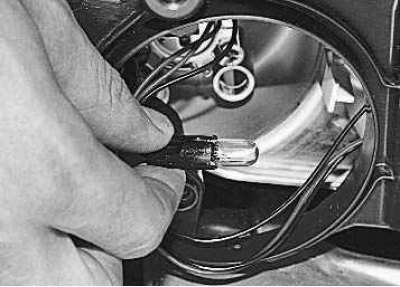

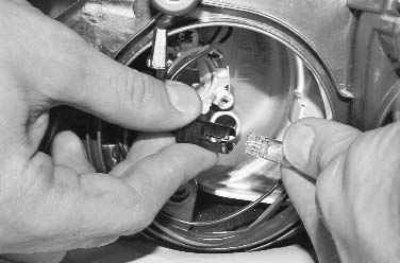

2. …извлеките патрон вместе с лампой…
3. …и выньте лампу из патрона.
4. Установите лампу в порядке, обратном снятию.
Для замены лампы переднего указателя поворота выполните следующие операции.

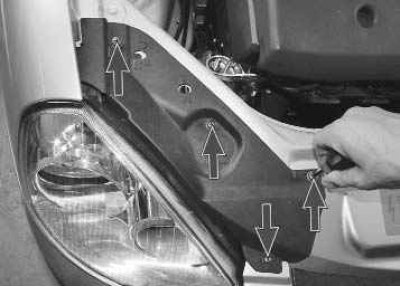

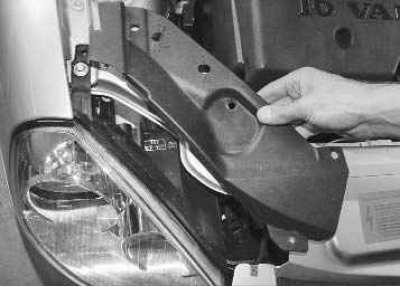

1. Выверните четыре винта крепления кожуха фары…
2. …и снимите кожух.

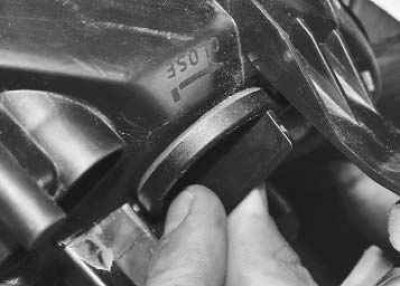

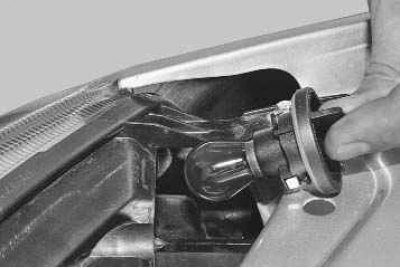

3. Поверните против часовой стрелки патрон лампы переднего указателя поворота…
4. …и извлеките его из блок-фары.

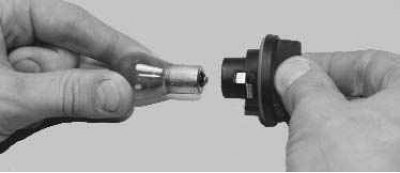

5. Поверните лампу в патроне против часовой стрелки и выньте ее из патрона.
6. Установите лампу в порядке, обратном снятию.
Для замены лампы в боковом указателе поворота выполните следующие операции.

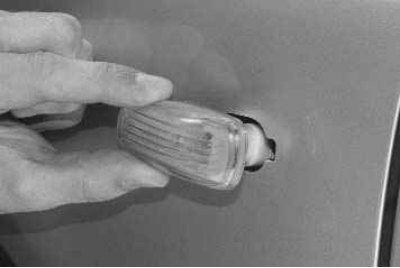

1. Снимите боковой фонарь указателей поворота с автомобиля (см. «Замена бокового фонаря указателей поворота»)…

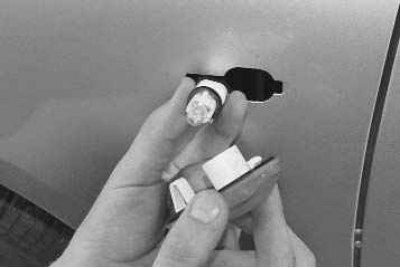

2. …извлеките из него патрон вместе с лампой…

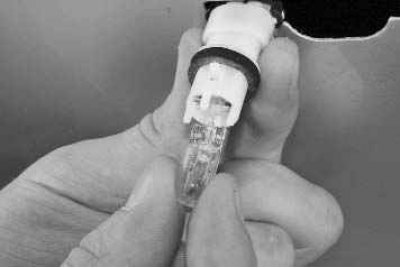

3. …и выньте лампу из патрона.
Для замены любой лампы в заднем фонаре выполните следующие операции.
Примечание. Лампы габаритного и противотуманного света объединены в одну лампу, двухнитевую.
1. Снимите фонарь с автомобиля (см. «Замена заднего фонаря»).

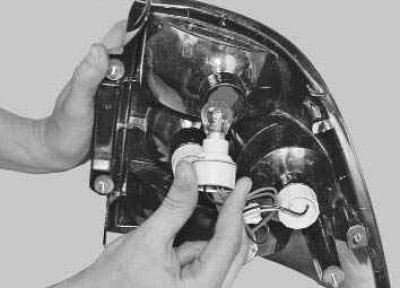

2. Поверните патрон лампы габаритного и противотуманного света против часовой стрелки и выньте его из фонаря.

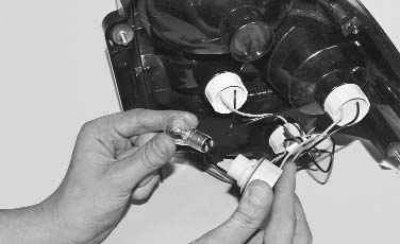

3. Поверните против часовой стрелки лампу в патроне и извлеките ее.
4. Установите новую лампу в порядке, обратном снятию.
5. Остальные лампы заднего фонаря замените аналогично.
Лампу в фонаре освещения номерного знака заменяйте в следующем порядке.

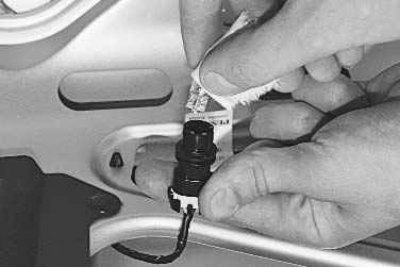

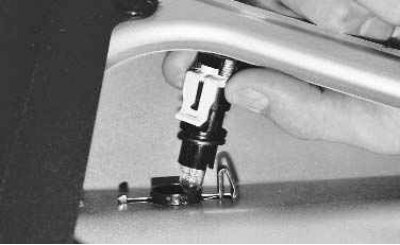

1. Извлеките патрон вместе с лампой…
2. …и выньте лампу из патрона.
3. Установите лампу в порядке, обратном снятию.
4. Замените вторую лампу аналогично замене первой, предварительно сняв облицовку замка крышки багажника (см. «Снятие и установка замка крышки багажника и его привода»).
Для замены лампы освещения багажника выполните следующие операции.

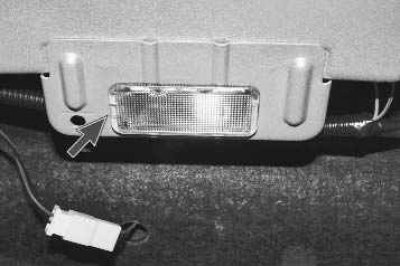

1. Подденьте фонарь в месте, показанном стрелкой, и извлеките его из проема.

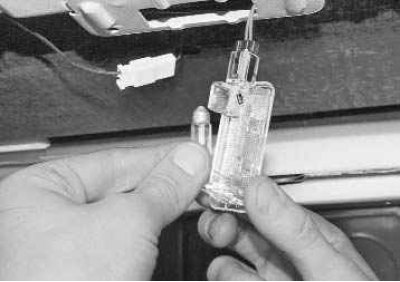

2. Отожмите пружинный контакт и извлеките лампу.
3. Установите лампу в порядке, обратном снятию.
Для замены лампы освещения салона выполните следующие операции.

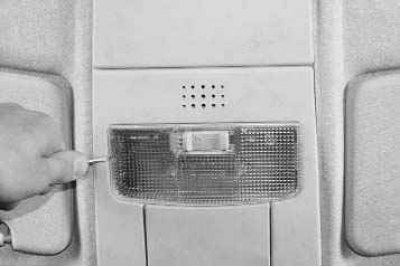

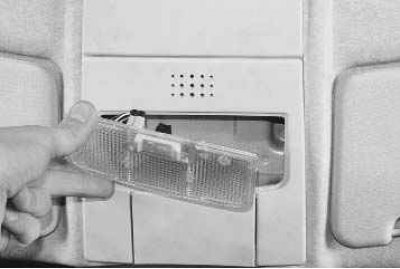

1. Подденьте плафон…
2. …и, преодолевая сопротивление фиксаторов, снимите плафон освещения салона.

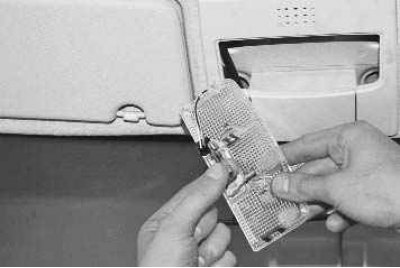

3. Отожмите пружинный контакт и извлеките лампу.
4. Установите лампу в порядке, обратном снятию.
