3.1. Параметры ЦБКЭ автомобилей LADA VESTA, LADA XRAY

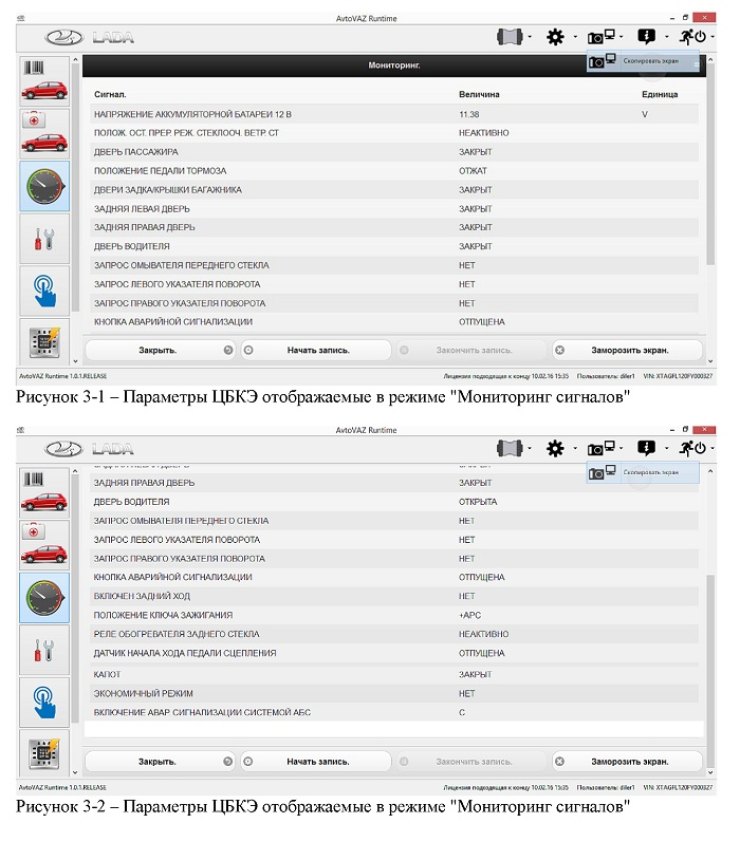

Параметры, отображаемые с помощью диагностического прибора Grade-X в режиме "Мониторинг сигналов", и используемые для диагностики функций ЦБКЭ приведены на рисунках 3-1-3-2.
3.2. Управление исполнительными механизмами

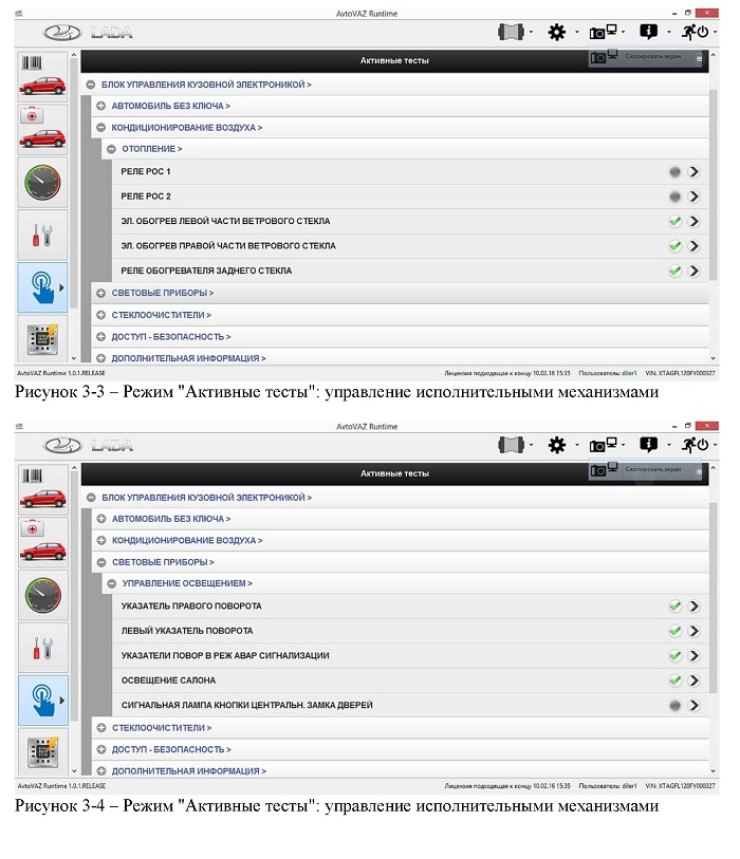

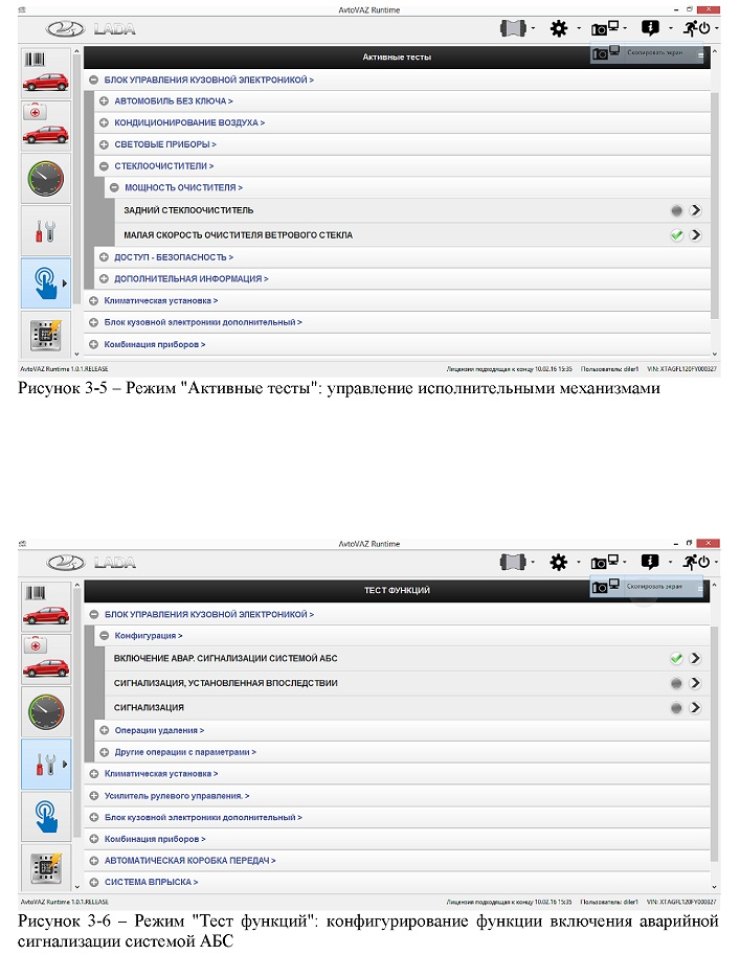

С помощью диагностического прибора Grade-X в режиме "Активные тесты" возможно управление исполнительными механизмами ЦБКЭ, приведенными на рисунках 3-3-3-5.
3.3. Конфигурирование ЦБКЭ
Функция включения аварийной сигнализации системой АБС может быть отключена / включена с помощью диагностического прибора в режиме "Тест функций; Конфигурация". В исходном состоянии функция должна быть включена, параметр "Включение аварийной сигнализации системой АБС " = "С".
3.4. Коды неисправностей ЦБКЭ
Просмотр кодов неисправностей возможен с помощью диагностического прибора Grade-X в режиме "Коды неисправностей".
По каждой обнаруженной неисправности в памяти ЦБКЭ сохраняется:
- код неисправности;
- статус состояния кода неисправности (активный или неактивный).
Код неисправности сохраняется в памяти со статусом "активный", если последний диагностический тест завершен с отрицательным результатом.
Код неисправности сохраняется в памяти со статусом "неактивный", если последний диагностический тест завершен с положительным результатом, но предыдущие были завершены с отрицательным результатом. Такое проявление возможно, если в автомобиле присутствует непостоянная неисправность. Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.
"Неактивный" код неисправности стирается из памяти, если диагностические тесты завершены с положительным результатом в определенном количестве последних циклов включения / выключения зажигания.
Коды неисправностей системы контроля доступа и порядок проведения диагностики приведены в таблице 3-1.
Если код неисправности "активный", то выполнить диагностику. Если код неисправности "неактивный", следует выполнить условие проведения диагностического теста (см. таблицу 3-1) и убедиться в отсутствии неисправности. Если неисправность проявляется вновь, то выполнить диагностику.
После завершения работ по диагностике и ремонту выполнить условие проведения диагностического теста и убедиться в отсутствии неисправности.
Для удаления кодов из ЦБКЭ после завершения ремонта стереть коды с помощью диагностического прибора в режиме "Коды неисправностей; Стереть и обновить".
(Взято с интернет-сайта: LadaMan.ru)
Внимание: В целях предотвращения блокировки блоком кузовной электроники проверяемых цепей, не удалять из памяти ЦБКЭ "активные" коды неисправностей.
