Воздушный фильтр — снятие и установка (Vesta 2180)

Операция может потребоваться при ремонте двигателя и его систем. Поэтому во многих случаях целесообразно снять фильтр вместе с датчиком массового расхода воздуха или даже со шлангом подвода воздуха к дроссельной заслонке.

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем фильтрующий элемент воздушного фильтра (см. выше) и аккумуляторную батарею (см. «Аккумуляторная батарея — снятие и установка»).

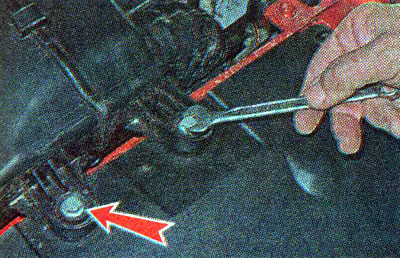

3. Торцовым ключом на 10 мм отворачиваем два болта крепления глушителя системы впуска воздуха.

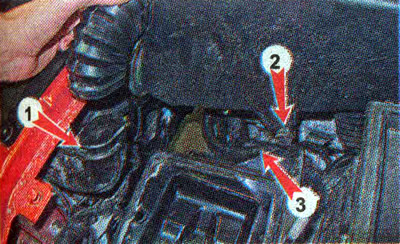

4. Отсоединяем глушитель системы впуска воздуха от воздухозаборного патрубка и выводим держатель из паза, расположенного на полке аккумуляторной батареи.



5. Во внутренней полости воздушного фильтра освобождаем три фиксатора патрубка...

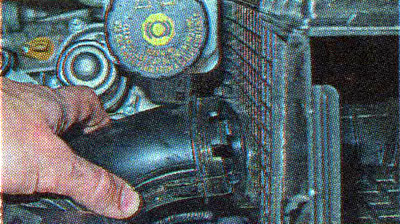

...отсоединяем патрубок от корпуса воздушного фильтра...

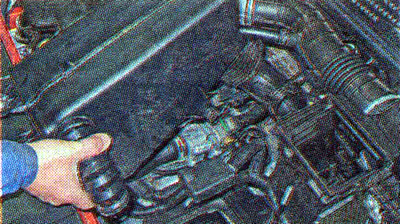

...и снимаем глушитель системы впуска воздуха.

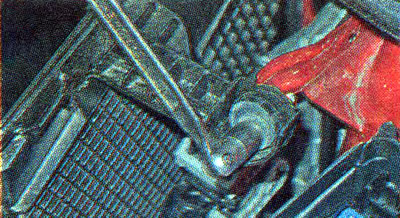

6. Торцовым ключом на 10 мм отворачиваем болт крепления корпуса воздушного фильтра.

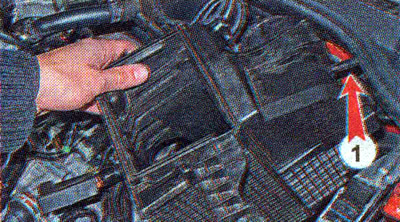

7. Снимаем корпус воздушного фильтра, выводя выступ 1...

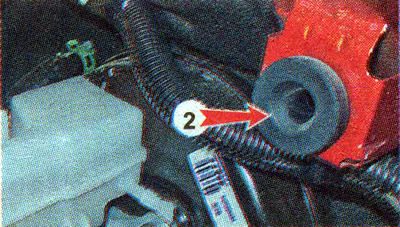

...из отверстия 2.

Установка

Устанавливаем воздушный фильтр в обратной последовательности.
