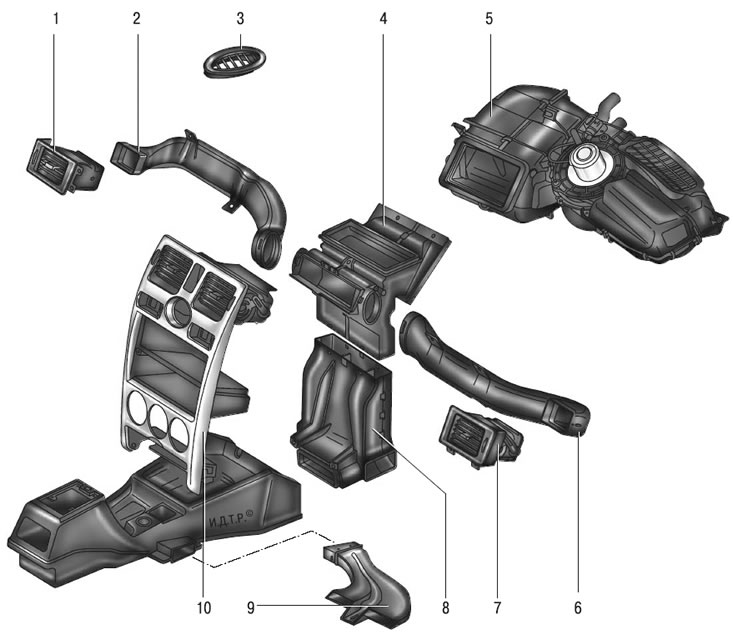

Рис. 11.4. Система вентиляции и отопления салона автомобиля: 1 – левое боковое сопло вентиляции; 2 – левый воздухопровод вентиляции; 3 – сопло обогрева бокового стекла; 4 – распределитель воздухообогрева; 5 – отопитель; 6 – правый воздухопровод вентиляции; 7 – правое боковое сопло вентиляции; 8 – воздухопровод обогрева ног; 9 – воздухопровод обогрева салона; 10 – центральное сопло вентиляции
На автомобиле установлен отопитель 5 (рис. 11.4) жидкостного типа, объединенный с системой охлаждения двигателя.
Основные элементы отопителя:
- теплообменник отопителя (радиатор), предназначенный для нагрева поступающего в салон воздуха теплом охлаждающей двигатель жидкости;
- вентилятор с электрическим приводом (нагнетатель), обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя;
- заслонка регулятора температуры воздуха, поступающего из отопителя в салон, от положения которой зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;
- заслонки распределителя 4 воздухообогрева, которые распределяют воздух, поступающий в салон из отопителя по воздухопроводам 2, 6, 8 и 9 или для обдува ветрового стекла.
