Антенну устанавливают вместо заглушки в передней части крыши над ветровым стеклом.
Динамики устанавливают в специально отведенные места в передних дверях и в полке багажника. Под динамики проложена проводка до мест их установки.
Установка антенны
Для установки антенны на автомобиле вам потребуется ключ «на 8».
1. Снимите блок освещения салона (см. «Снятие и установка блока освещения салона»).

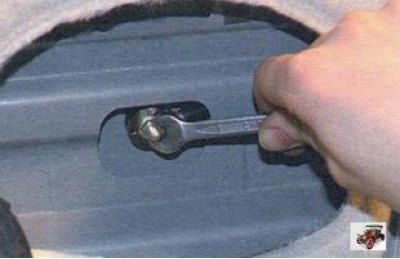

2. Отверните гайку шпильки заглушки установочного отверстия антенны...

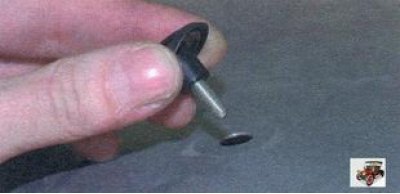

3. ...извлеките заглушку и установите на ее место антенну.
4. Дальнейшую сборку осуществляйте в порядке, обратном снятию.
Установка магнитолы
Для установки магнитолы на автомобиле вам потребуется отвертка со шлицевым лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

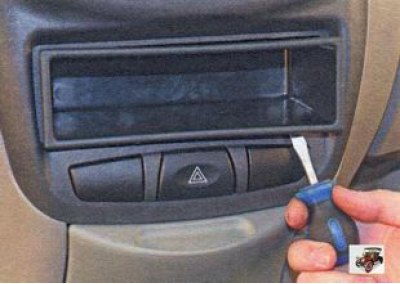

2. Извлеките из установочного отверстия короб для вещей...

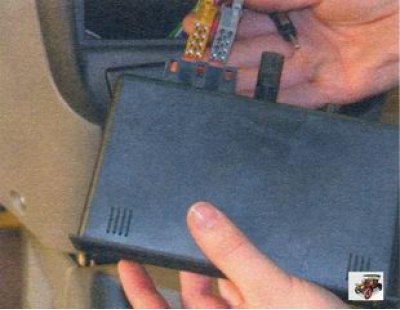

3. ...и отсоедините от него разъема жгута проводов и разъем антенны.
4. Дальнейшую установку магнитолы проводите в соответствии с прилагаемой к ней инструкцией по установке.
Установка динамиков в передних дверях
Примечание. Перед установкой динамиков снимите обшивку передней двери (см. «Снятие и установка обшивки передней двери») и измерьте все необходимые для правильной установки размеры, чтобы приобрести динамики подходящего размера. Установочные размеры динамиков, как правило, указаны на их товарной упаковке или в инструкции по эксплуатации.
Для установки динамиков на автомобиль выполните следующее.
1. Снимите обшивку передней двери (см. «Снятие и установка обшивки передней двери»).

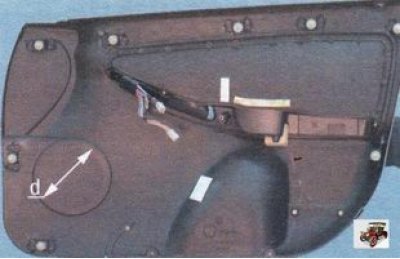

2. Для установки динамиков вырежьте отверстие в обивке двери (диаметр отверстия d указан в инструкции по установке динамиков).
Примечание. В большинстве случаев для установки динамиков предусмотрен специальный шаблон, который находится на упаковке динамиков. Для того чтобы воспользоваться шаблоном, аккуратно вырежьте его из упаковки.
3. Установите динамики в соответствии с прилагаемой к ним инструкцией по установке и подключите к уже имеющейся проводке в двери автомобиля, соблюдая полярность подключения.
Установка динамиков в полке багажника
Примечание. Перед установкой динамиков измерьте все размеры, чтобы приобрести динамики подходящего размера. Замеры можно провести из салона, сложив заднее сиденье, или через багажный отсек, открыв крышку багажника. Установочные размеры динамиков, как правило, указаны на их товарной упаковке или в инструкции по эксплуатации.
Вам потребуется нож.
1. Снимите полку багажника (см. «Снятие и установка полки багажника»).
2. Вырежьте отверстия в полке багажника, диаметр отверстия должен быть чуть больше диаметра динамиков.
3. Установите динамики в соответствии с прилагаемой к ним инструкцией по установке и подключите к уже имеющейся проводке, находящейся в боковых обивках багажника в районе колесных арок. При соединении проводов соблюдайте полярность подключения.
4. Установите на место все ранее снятые детали.
