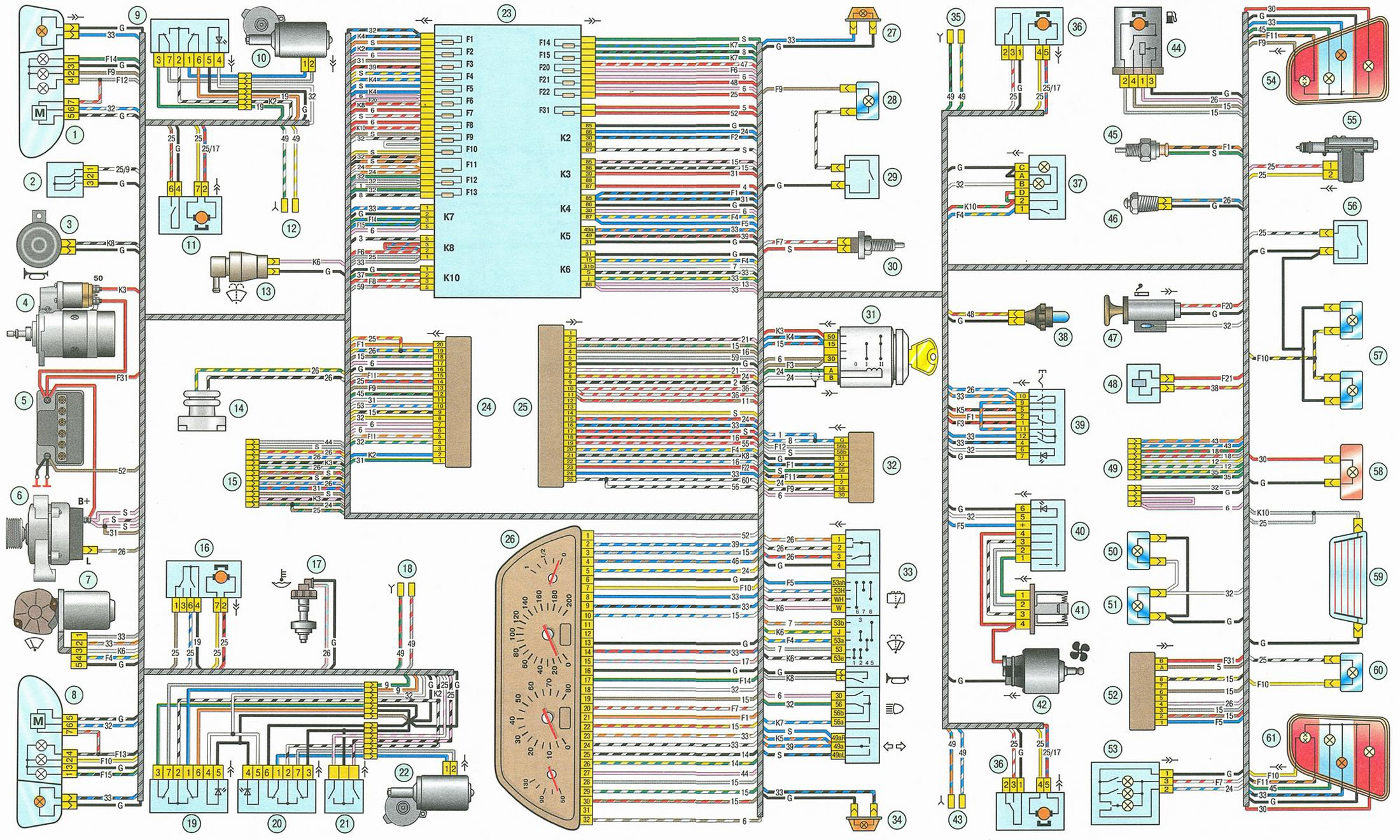

Схема электрооборудование автомобиля: 1 - правая блок-фара; 2 - выключатель подкапотной лампы; 3 - звуковой сигнал; 4 - стартер; 5 - аккумуляторная батарея; 6 - генератор; 7 - электродвигатель очистителя ветрового стекла; 8 - левая блок-фара; 9 - переключатель электростеклоподъемника правой передней двери (пассажир); 10 - моторедуктор электростеклоподъемника правой передней двери; 11 - замок правой передней двери; 12 - разъем подключения к правой передней колонке; 13 - электродвигатель омывателя ветрового стекла; 14 - датчик температуры воздуха; 15 - разъем подключения к жгуту проводов системы впрыска; 16 - замок левой передней двери; 17 - датчик уровня тормозной жидкости; 18 - разъем подключения к левой передней колонке; 19 - переключатель электростеклоподъемника правой передней двери (водитель); 20 - переключатель электростеклоподъемника левой передней двери; 21 - выключатель блокировки дверей в блоке переключателей; 22 - моторедуктор электростеклоподъемника правой передней двери; 23 - монтажный блок; 24 - иммобилайзер; 25 - блок управления электропакетом; 26 - комбинация приборов; 27 - правый боковой указатель поворота; 28 - лампа освещения вещевого ящика; 29 - выключатель лампы освещения вещевого ящика; 30 - выключатель стоп - сигнала; 31 - выключатель зажигания; 32 - модуль управления светотехникой; 33 - подрулевой переключатель; 34 - левый боковой указатель поворота; 35 - разъем подключения к правой задней колонке; 36 - замок задней двери; 37 - выключатель обогрева заднего стекла; 38 - выключатель блокировки заднего хода; 39 - выключатель аварийной сигнализации; 40 - переключатель электродвигателя отопителя; 41 - дополнительный резистор; 42 - электродвигатель отопителя; 43 - разъем подключения к левой задней колонке; 44 - электробензонасос с датчиком уровня топлива; 45 - выключатель лампы света заднего хода; 46 - датчик включения стояночного тормоза; 47 - прикуриватель; 48 - блокировка заднего хода; 49 - разъем подключения к радиоаппарату; 50 - лампы подсветки рычагов управления отопителем; 51 - осветитель; 52 - блок управления электромеханическим усилителем руля; 53 - блок освещения салона; 54 - правый задний фонарь; 55 - моторедуктор блокировки багажника; 56 - выключатель в замке багажника; 57 - фонари освещения номерного знака; 58 - дополнительный стоп - сигнал; 59 - элемент обогрева заднего стекла; 60 - фонарь освещения багажника; 61 - левый задний фонарь
Примечание. На данной схеме электрооборудование автомобиля Лада Калина не показаны точки соединения и разъемы жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «6». Условные обозначения «S» и «G» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно. Для монтажного блока вместо его численного обозначения указывается конкретный предохранитель или реле, например «F1» или «К1». В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например «25/17».
