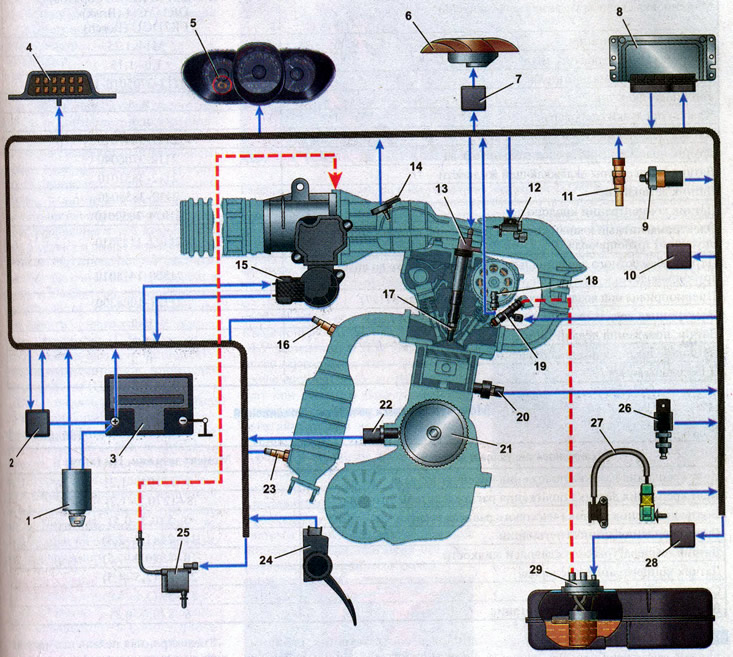

Система управления двигателем 21129: 1 - выключатель (замок) зажигания; 2 - главное реле; 3 - аккумуляторная батарея; 4 - колодка диагностического разъема; 5 - щиток приборов; 6 - электровентилятор системы охлаждения двигателя; 7 - блок управления электровентилятором; 8 - электронный блок управления двигателем; 9 - датчик давления в системе кондиционирования; 10 - реле включения муфты компрессора кондиционера; 11 - датчик температуры охлаждающей жидкости; 12 - электромагнитный клапан системы изменения длины каналов впускного трубопровода; 13 - катушки зажигания; 14 - датчик абсолютного давления и температуры воздуха во впускном трубопроводе; 15 - дроссельный узел; 16 - датчик концентрации кислорода управляющий; 17 - свечи зажигания; 18 - датчик положения распределительного вала (датчик фаз); 19 - форсунки; 20 - датчик детонации; 21 - шкив коленчатого вала; 22 - датчик положения коленчатого вала; 23 - датчик концентрации кислорода диагностический; 24 - электронная педаль газа (датчик положения педали газа); 25 - клапан продувки адсорбера; 26 - датчик педали тормоза; 27 - датчик педали сцепления; 28 - реле топливного насоса; 29 - топливный модуль
