Зняцце рамяня бяспекі пярэдняга правага ці левага
Усталяваць аўтамабіль на працоўнае месца. Зняць абліцоўванні і каўпачкі з галовак нітаў мацавання рамяня бяспекі (адвёртка плоская).
Адкруціць ніт 3, малюнак 10-1, ніжняй кропкі мацавання рамяня 1 (галоўка зменная 17, вороток, падаўжальнік).
Адкруціць два шрубы самонарезающих 4, зняць абіўку 2 цэнтральнай стойкі ніжнюю (адвёртка крыжападобная).

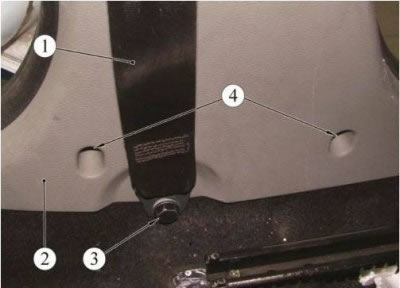

Малюнак 10-1 - Ніжняе мацаванне пярэдняга рамяня бяспекі: 1 - пярэдні рамень бяспекі; 2 - абіўка цэнтральнай стойкі ніжняя; 3 - ніт ніжняй кропкі мацавання пярэдняга рамяня бяспекі; 4 - шруба самонарезающий мацаванні абіўкі цэнтральнай стойкі ніжняй
Адкруціць ніт 2, малюнак 10-2, верхняга мацавання пярэдняга рамяня бяспекі на цэнтральнай стойцы (галоўка зменная 17, вороток).

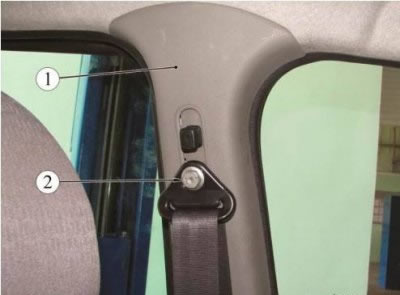

Малюнак 10-2 - Верхняе мацаванне пярэдняга рамяня бяспекі: 1 - абіўка цэнтральнай стойкі верхняя; 2 - ніт верхняга мацавання пярэдняга рамяня бяспекі
Адкруціць шрубу самонарезающий 1, малюнак 10-3, мацаванні абіўкі цэнтральнай стойкі.
Пераадольваючы супраціў трымальнікаў адлучыць абіўку 2 ад стойкі, выняць з адтуліны ў абіўцы рамень бяспекі 3, зняць абіўку (адвёртка плоская).

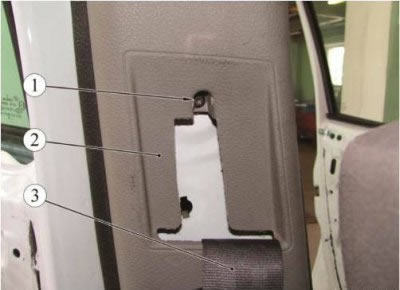

Малюнак 10-3 - мацаванне абіўкі цэнтральнай стойкі: 1 - шруба самонарезающий мацаванні абіўкі цэнтральнай стойкі; 2 - абіўка цэнтральнай стойкі; 3 - пярэдні рамень бяспекі
Адкруціць ніт 2, малюнак 10-4, мацаванні інэрцыйнай шпулькі 1 рамяня бяспекі, зняць рамень (галоўка зменная 17, вороток, падаўжальнік).

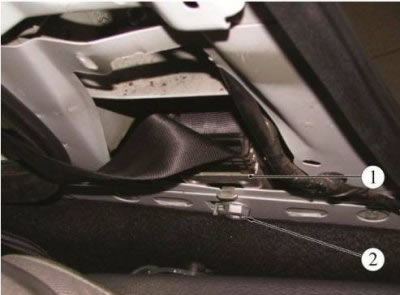

Малюнак 10-4 - Мацаванне інэрцыйнай шпулькі пярэдняга рамяня бяспекі: 1 - інэрцыйная шпулька рамяня бяспекі; 2 - ніт мацавання інэрцыйнай шпулька рамяня бяспекі
Зняцце замка рамяня бяспекі пярэдняга сядзення правага ці левага
Заўвага. У залежнасці ад года выпуску аўтамабіля, мацаванне замка (зашчапкі) рамяня бяспекі можа адрознівацца.
Варыянт 1

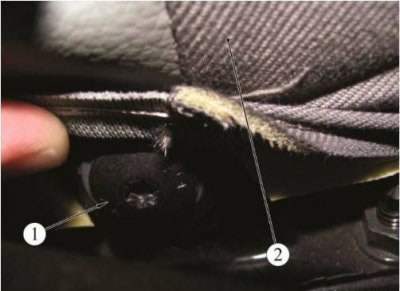

Малюнак 10-5 - Замак пярэдняга рамяня бяспекі: 1 - ніт мацавання замка рамяня бяспекі; 2 - сядзенне пярэдняе правае
Адвесці ўверх абіўку сядзення, адкруціць ніт 1, малюнак 10-5, мацаванні замка рамяня бяспекі, зняць замак (галоўка зменная Torx Т30, вороток).
Варыянт 2
Заўвага. Для навочнасці паказана на знятым сядзенне.

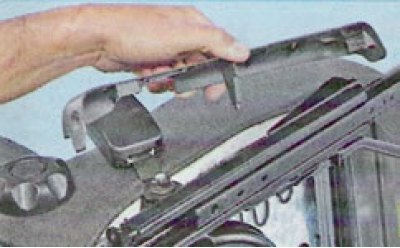

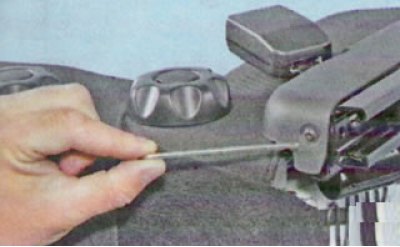

Вывярніце шрубу мацавання правага абліцоўвання санак...
І зніміце абліцавальную панэль.

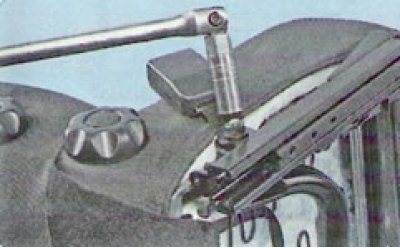

Адкруціце гайку мацавання замка рамяня бяспекі да санак сядзення...

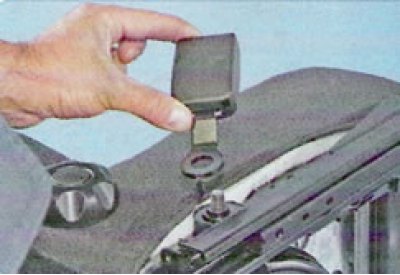

... зніміце замак...

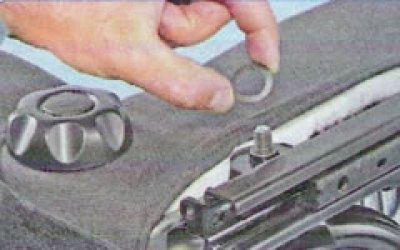

... і ўсталяваную пад ім хвалістую спружынную шайбу.
Усталюеце рамень бяспекі і знятыя дэталі ў парадку, зваротным зняцці.
Зняцце рамяня бяспекі задняга правага ці левага
Зняць абліцоўванні і каўпачкі з галовак нітаў мацавання рамяня бяспекі (адвёртка плоская).
Адкруціць ніт 2, малюнак 10-6, ніжняй кропкі мацавання задняга рамяня 1 (галоўка зменная 17, вороток, падаўжальнік).
Малюнак 10-6 - Ніжняе мацаванне задняга рамяня бяспекі: 1 - задні рамень бяспекі; 2 - ніт ніжняга мацавання задняга рамяня бяспекі
Зняць экран 4, малюнак 10-7, багажнага аддзялення, пераадольваючы супраціў яго якая высоўвае спружыны.
Адкруціць ніт 1 верхняга мацавання задняга рамяня бяспекі 2 правага ці левага на стойцы задка (галоўка зменная 17, вороток).
Адкрыць заглушкі і адкруціць два шрубы самонарезающих 5 мацавання абіўкі стойкі задка, зняць абіўку 3.
Адкруціць фіксатар 6 замка спінкі задняга сядзення (галоўка зменная Torx Т30, вороток).
Выняць кнопку 8, адвесці ў бок абіўку 7 падлогі багажнага аддзялення (прынада 7711238605).

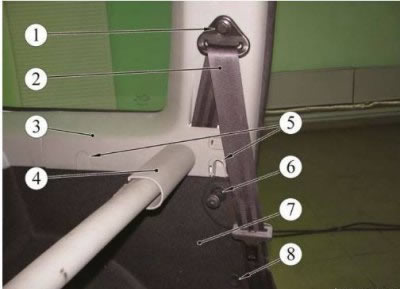

Малюнак 10-7 - Мацаванне абіўкі стойкі задка: 1 - ніт верхняга мацавання задняга рамяня бяспекі; 2 - задні рамень бяспекі; 3 - абіўка задняй стойкі; 4 - экран багажнага аддзялення; 5 - шрубы самонарезающие мацаванні абіўкі; 6 - фіксатар замка спінкі задняга сядзення; 7 - абіўка падлогі багажнага аддзялення; 8 - кнопка мацавання абіўкі
Адкруціць ніт 2, малюнак 10-8, мацаванні інэрцыйнай шпулькі 1 рамяня бяспекі, зняць рамень (галоўка зменная 17, вороток, падаўжальнік).

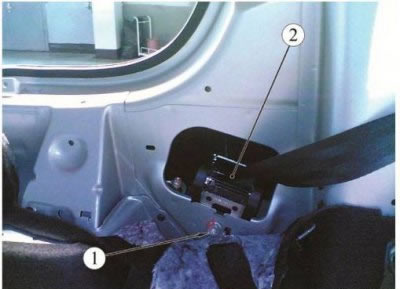

Малюнак 10-8 - Мацаванне інэрцыйнай шпулькі задняга рамяня бяспекі правага ці левага: 1 - інэрцыйная шпулька рамяня бяспекі; 2 - ніт мацавання інэрцыйнай шпулькі рамяня бяспекі
Зняцце рамяня бяспекі задняга сярэдняга
З правага ці левага боку адкрыць заглушкі і адкруціць два шрубы самонарезающих 2, малюнак 10-9, мацаванні абіўкі, зняць абіўку 1 стойкі пагрузачных дзвярэй правую ці левую.
Для аўтамабіля ў варыянце выканання з трэцім шэрагам сядзенняў:
- з правага ці левага боку адкруціць тры шрубы 4, малюнак 10-10, мацаванні замка фортачкі бакавога акна;
- з правага ці левага боку адкруціць ніт 3 верхняга мацавання рамяня бяспекі на стойцы пагрузачных дзвярэй (галоўка зменная 17, вороток);
- з правага або левага боку адкрыць заглушкі і адкруціць два шрубы самонарезающих 2, мацаванні абіўкі;
- зняць абіўку 1 стойкі пагрузачных дзвярэй правую ці левую.
Адкруціць два шрубы самонарезающих 8, (гл. малюнак 10-9), мацавання абліцоўвання, зняць абліцоўванне 7.
Зняць абліцоўванне 3 (адвёртка плоская).
З правага і левага боку выняць трымальнікі 5 абіўкі даху 4 (прынада 7711238605).

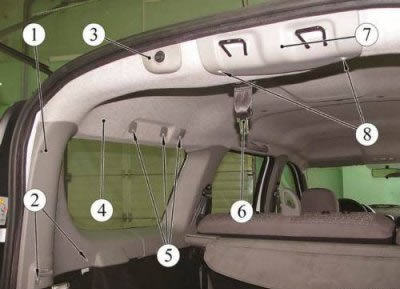

Малюнак 10-9 - Мацаванне задняй часткі абіўкі даху: 1 - абіўка стойкі пагрузачных дзвярэй; 2 - шрубы самонарезающие мацаванні абіўкі; 3 - абліцоўванне кнопкі адчынення пагрузачных дзвярэй; 4 - абіўка даху; 5 - трымальнікі абіўкі даху; 6 - рамень бяспекі сярэдні; 7 - абліцоўванне фіксатараў замкаў дзвярэй пагрузных; 8 - шрубы самонарезающие мацаванні абліцоўвання

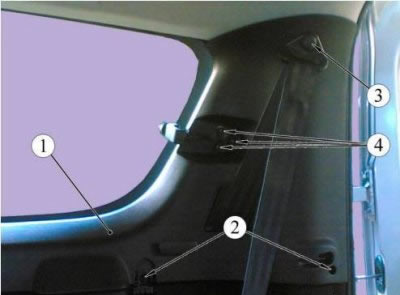

Малюнак 10-10 - Мацаванне абіўкі стойкі пагрузачных дзвярэй: 1 - абіўка стойкі пагрузачных дзвярэй; 2 - шрубы самонарезающие мацаванні абіўкі; 3 - ніт верхняга мацавання рамяня бяспекі трэцяга шэрагу сядзенняў; 4 - шрубы мацавання замка фортачкі бакавога акна
Адвесці абіўку даху 4 уніз, выняць з адтуліны ў абіўцы даху пракладку рамяня бяспекі разам з рамянём бяспекі 6.
Адкруціць ніт 1, малюнак 10-11, мацаванні інэрцыйнай шпулькі 2 рамяня бяспекі сярэдняга на даху ў праёме пагрузачных дзвярэй, зняць рамень бяспекі (галоўка зменная 17, вороток, падаўжальнік).

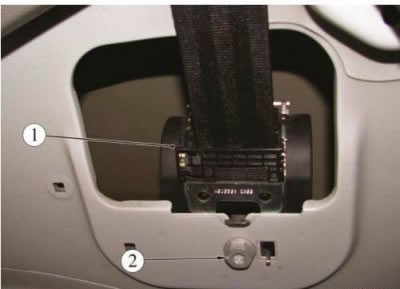

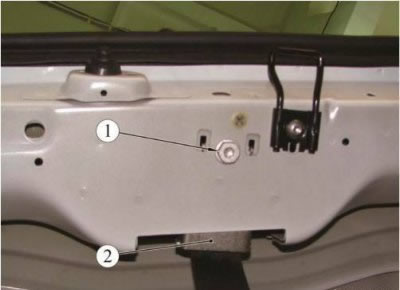

Малюнак 10-11 - Мацаванне інэрцыйнай шпулькі задняга рамяня бяспекі сярэдняга: 1 - ніт мацавання інэрцыйнай шпулькі рамяня бяспекі; 2 - інэрцыйная шпулька рамяня бяспекі
Скласці задняе сядзенне. На зваротным боку падушкі задняга сядзення адкруціць ніты 4, малюнак 10-12, мацаванні замкаў рамянёў бяспекі (галоўка зменная Torx Т30, вороток).
Раскласці задняе сядзенне і выняць замкі задніх рамянёў бяспекі 1 з праёмаў у падушцы сядзення.

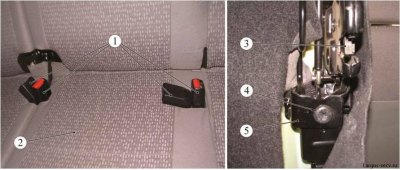

Малюнак 10-12 - Замкі задніх рамянёў бяспекі: 1 - замкі задніх рамянёў бяспекі; 2 - падушка задняга сядзення; 3 - замак задняга сядзення; 4 - ніт мацавання замкаў рамянёў бяспекі; 5 - кранштэйны замкаў
Зняцце рамянёў бяспекі трэцяга шэрагу сядзенняў (для аўтамабіля ў сямімесным варыянце выканання)
Адвесці ў бок абіўку падлогі багажнага аддзялення, адкруціць ніт 2, малюнак 10-13, ніжняга мацавання рамяня бяспекі 1 трэцяга шэрагу сядзенняў (галоўка зменная 17, вороток, падаўжальнік).

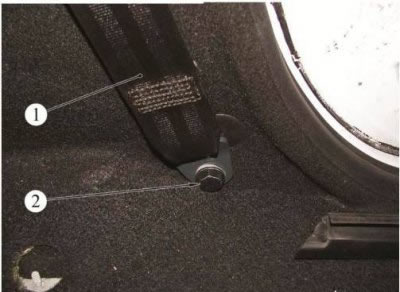

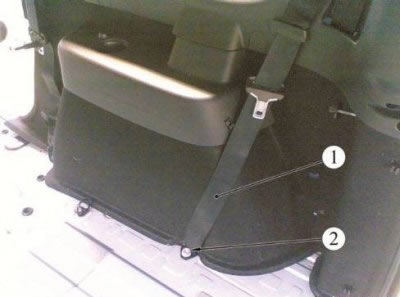

Малюнак 10-13 - Ніжняе мацаванне рамяня бяспекі трэцяга шэрагу сядзенняў: 1 - рамень бяспекі трэцяга шэрагу сядзенняў; 2 - ніт ніжняга мацавання рамяня бяспекі трэцяга шэрагу сядзенняў
Зняць абіўку 3 задняй стойкі (гл. малюнак 10-7), зняць абіўку 1 стойкі пагрузачных дзвярэй (гл. малюнак 10-10), адвесці ў бок абіўку бакавіны, адкруціць ніт 1, малюнак 1014, мацавання інэрцыйнай шпулькі 2 рамяня бяспекі, зняць рамень (галоўка зменная 17, вороток, падаўжальнік).
Малюнак 10-14 - Мацаванне інэрцыйнай шпулькі рамяня бяспекі трэцяга шэрагу сядзенняў: 1 - ніт мацавання інэрцыйнай шпулькі рамяня бяспекі; 2 - інэрцыйная шпулька рамяня бяспекі
Ўстаноўка
Устаноўку рамянёў бяспекі выконваць у паслядоўнасці, зваротнай зняццю. Рамяні бяспекі пасля адчынення замкаў павінны вяртацца з працоўнага становішча ў зыходнае вольна, без заеданий.
Момант зацяжкі нітаў мацавання рамянёў бяспекі 21 Н·м (2,1 кгс·м) (варотак, галоўка зменная 17, ключ момантны).
