Зняцце
Усталяваць аўтамабіль на працоўнае месца.
Зняць з правага і левага боку абіўку 2, малюнак 11-1, стойкі пагрузачных дзвярэй, абіўку 3 задняй стойкі.

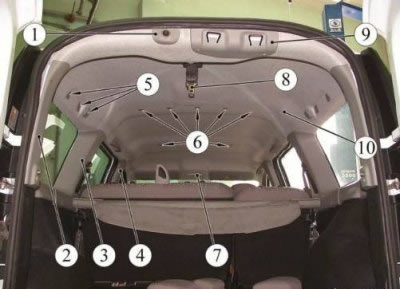

Малюнак 11-1 - Абіўкі стоек: 1 - абліцоўванне кнопкі адчынення пагрузачных дзвярэй; 2 - абіўка стойкі пагрузачных дзвярэй; 3 - абіўка задняй стойкі; 4 - абіўка цэнтральнай стойкі; 5 - трымальнікі абіўкі даху бакавыя; 6 - трымальнікі абіўкі даху; 7 - плафон асвятлення салона; 8 - задні рамень бяспекі сярэдні; 9 - абліцоўванне фіксатараў замкаў дзвярэй пагрузных; 10 - абіўка даху

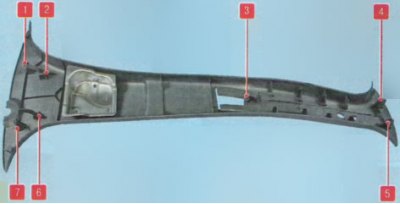

Размяшчэнне элементаў мацавання на ніжняй частцы абліцоўвання пярэдняй стойкі (выгляд з унутранага боку): 1, 7- адтуліны для шруб ніжняга мацавання; 2, 6 - зачэп ніжняга мацавання; 3 - адтуліна для шрубы верхняга мацавання; 4, 5 - фіксатары верхняга мацавання

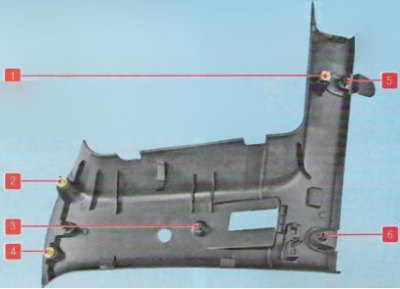

Размяшчэнне элементаў мацавання на пярэдняй частцы абліцоўвання бакавіны (выгляд з унутранага боку): 1,2,4 - фіксатары; 3 - адтуліна для шрубы мацавання да задняй стойкі; 5, 6 - адтуліны для шруб ніжняга мацавання

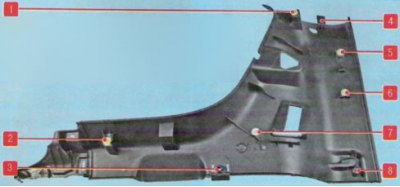

Размяшчэнне элементаў мацавання на задняй частцы абліцоўвання бакавіны (выгляд з унутранага боку): 1,2, 5, 5, 7 - фіксатары; 3,8 - адтуліны для шруб мацавання; 4 - зачэп верхняга мацавання

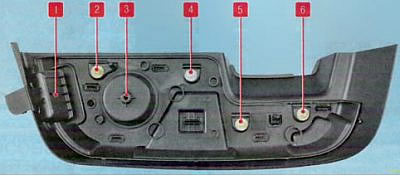

Размяшчэнне элементаў мацавання на пярэдняй масці абліцоўвання бакавіны (выгляд з унутранага боку): 1,3 - адтуліны для шруб мацавання; 2,4, 5, 6 - фіксатары
Зняць з правага і левага боку абіўку 4 цэнтральнай стойкі.
Зняць абліцоўванне 1 кнопкі адчынення пагрузачных дзвярэй. Зняць з правага і левага боку трымальнікі 5.
Зняць плафон 7 асвятлення салона.
Зняць поручні 2, малюнак 11-2, адшпіліўшы заглушкі і адкруціўшы два шрубы 1 (адвёртка Torx Т20, адвёртка плоская).
Пераадольваючы супраціў трымальнікаў зняць абіўку 4, малюнак 11-3, стойкі ветравога акна правую і левую (адвёртка плоская).
Выняць кранштэйны 3 брыля з абіўкі даху, адкруціць два шрубы самонарезающих 1 і зняць казырок противосолнечный 2 правы (адвёртка крыжападобная).
Аналагічна зняць противосолнечный казырок левы.
Для аўтамабіля з верхняй рэчавай паліцай 2, малюнак 11-4 (варыянтнае выкананне), адкруціць чатыры шрубы самонарезающих 1 мацавання паліцы, зняць паліцу з кранштэйнаў.
Выняць трымальнікі 6 (гл. малюнак 11-1) абіўкі даху, зняць абіўку 10 і выняць праз праём пагрузачных дзвярэй (прынада 7711238605).

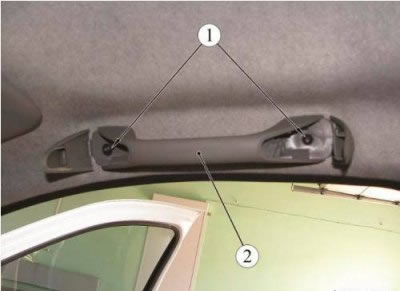

Малюнак 11-2 - Мацаванне поручняў: 1 - шрубы самонарезающие мацаванні поручня; 2 - поручень

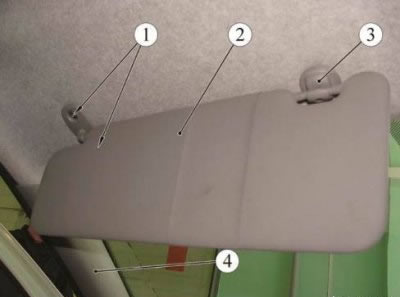

Малюнак 11-3 - Мацаванне брыля противосолнечного: 1 - шруба мацавання брыля противосо лнечного; 2 - казырок противосолнечный; 3 - кранштэйны брыля противосолнечного; 4 - абіўка стойкі ветравога акна

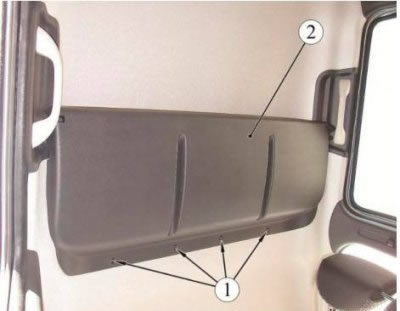

Малюнак 11-4 - Мацаванне верхняй рэчавай паліцы: 1 - шруба самонарезающий мацаванні верхняй рэчавай паліцы; 2 - верхняя рэчавая паліца
Усталяванне
Устанавіць абіўку даху ў парадку, зваротным зняцці.
