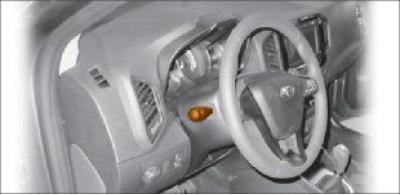

Рис. 1.24. Переключатель световой сигнализации
Положения рычага переключения световой сигнализации (Рис. 1.25):
- 1 - нейтральное положение. Включен ближний свет фар, если переключателем наружного освещения включен свет фар.
- 2 - включены указатели левого поворота. Нефиксированное положение.
- 3 - включены указатели левого поворота. Фиксированное положение.
- 4 - включены указатели правого поворота. Нефиксированное положение.
- 5 - включены указатели правого поворота. Фиксированное положение.
- 6 - на себя, подача светового сигнала. Кратковременное включение дальнего света фар независимо от положения переключателя наружного освещения. Нефиксированное положение.
- 7 - от себя, включен дальний свет фар, если переключатель наружного освещения в положении ближний свет фар. Фиксированное положение.

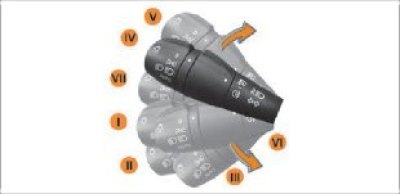

Рис. 1.25. Положения рычага переключателя световой сигнализации
Наружное освещение включается независимо от положения ключа в замке зажигания, поэтому, покидая автомобиль, убедитесь, что наружное освещение выключено (для избежания разрядки АКБ).
Если наружное освещение останется включенным после извлечения ключа из замка зажигания, то прозвучит предупреждающий звуковой сигнал.
Для включения наружного освещения (Рис. 1.26) поверните кольцо управления наружным освещением 1, которое имеет фиксированные положения:
- Наружное освещение выключено 0. Положение фиксированное.
- Включены габаритные огни. Положение фиксированное.
- Включен ближний (дальний) свет фар. Положение фиксированное.
- Включен режим «Авто» (автоматическое управление от датчика света, в вариантном исполнении, Рис. 1.28). Положение фиксированное.

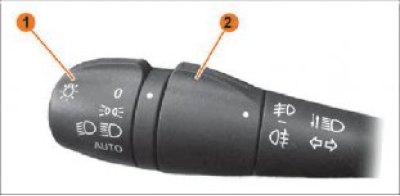

Рис. 1.26. Кольца управления на рычаге переключателя
- 1 - Кольцо управления наружным освещением.
- 2 - Кольцо управления противотуманным освещением (функционирует только при включенном наружном освещении).
Для включения при необходимости (в туман, метель и др. условиях недостаточной видимости) противотуманного освещения поверните кольцо управления 2, которое имеет фиксированные положения:
- Выключено. Положение фиксированное.
- Включен задний противотуманный фонарь. Включение возможно только при включенных габаритных огнях или ближнем свете фар. Положение фиксированное. В вариантном исполнении с функцией «AUTO» положение нефиксированное.
- Включены передние противотуманные фары (в вариантном исполнении). Включение возможно только при включенных габаритных огнях или ближнем свете фар. Положение фиксированное. В вариантном исполнении с функцией «AUTO» положение нефиксированное.
Предупреждение!
- При приближении к встречным или попутным автомобилям всегда переключайте дальний свет на ближний. дальний свет фар может временно ослепить других водителей, что может привести к аварии.
- Используйте противотуманные фары и противотуманные фонари только по назначению и не забывайте выключать их, когда в них нет необходимости, чтобы не мешать другим участникам движения.
