Примечание. каталожные номера брызговиков см. здесь, подкрылков и их креплений, клипс и пр. см. здесь.
Снятие передних подкрылков также показано здесь.
Для снятия брызговика переднего колеса выполните следующие операции.

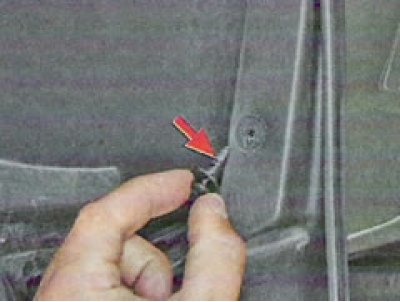

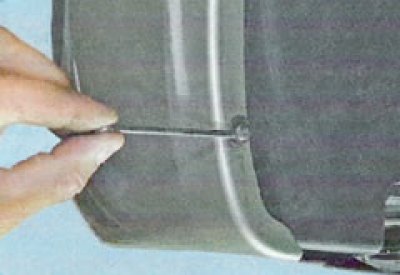

1. Выверните винт крепления брызговика к порогу кузова...

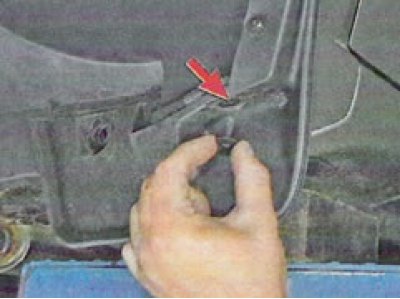

2. ...и два винта крепления к переднему крылу.

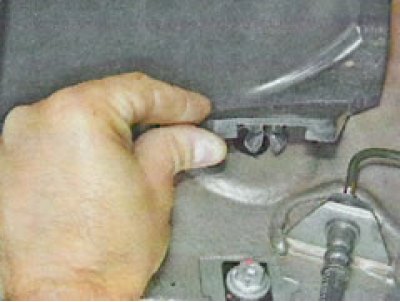

3. Отверните пластиковую гайку крепления брызговика к поперечине кузова и снимите брызговик.
Для снятия переднего подкрылка выполните следующие операции.
1. Снимите брызговик (см. выше).

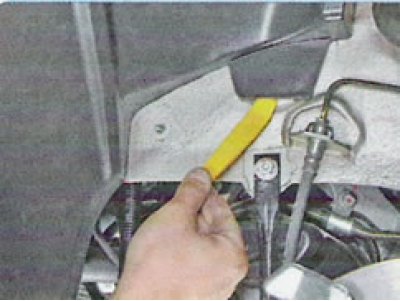

2. Подденьте монтажной лопаткой, или подобным инструментом...

3. ...и выведите из зацепления с аркой колеса держатель 2 (рис. 1) подкрылка.

Рис 1. Крепление подкрылка переднего колеса: 1,3 - винты; 2 - пластиковый держатель; 4,5 - пистоны; 6 - пластиковая гайка

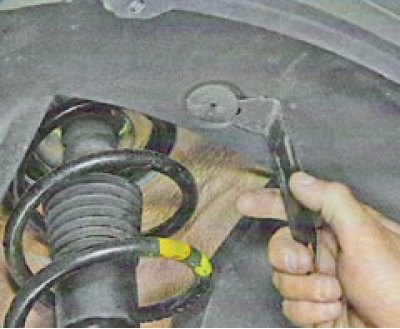

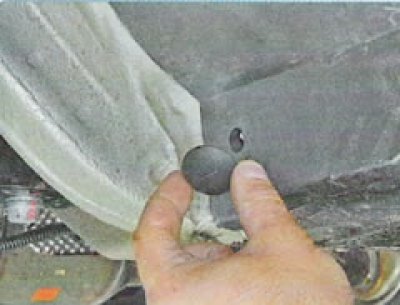

4. Отверните пластиковую гайку 6.

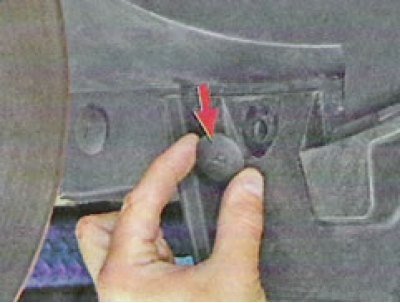

5. Поддев монтажной лопаткой, или подобным инструментом, извлеките пистоны 4 и 5 крепления подкрылка к арке колеса.

6. Выверните винты 1 и 3 крепления подкрылка к переднему крылу...

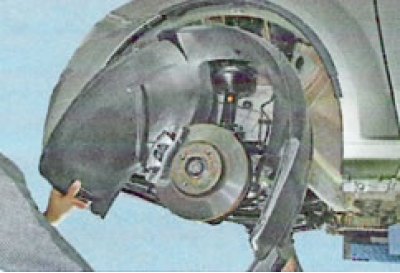

7. ...и снимите подкрылок с автомобиля.
Для снятия заднего подкрылка выполните следующее.

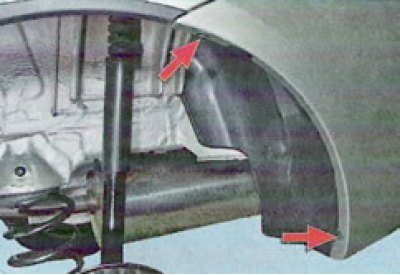

1. Выверните два винта крепления подкрылка к заднему бамперу.

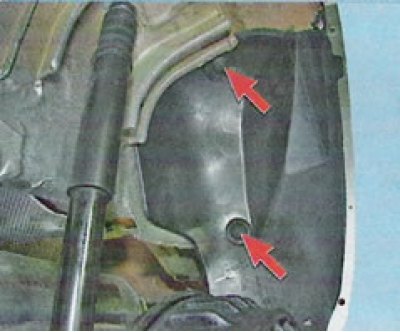

2. Отверните два пластиковых держателя крепления подкрылка к арке колеса.
3. Снимите задний подкрылок.
Устанавливайте все детали в порядке, обратном снятию.
