Электрасхема гукавога сігналу (Largus 1)

0

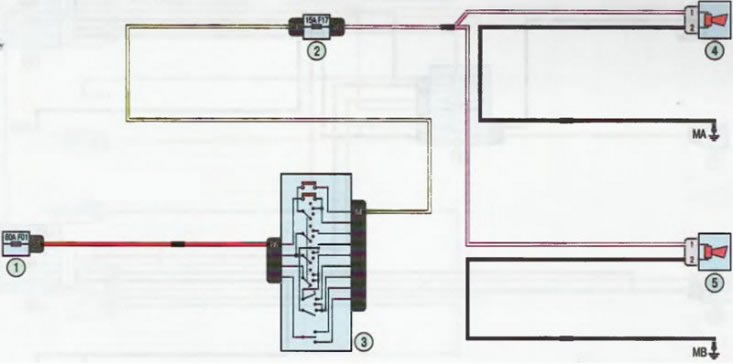

Схема 14. Гукавы сігнал: 1 - блок рэле і засцерагальнікаў у маторнай адсеку; 2 - блок…

Схема 14. Гукавы сігнал: 1 - блок рэле і засцерагальнікаў у маторнай адсеку; 2 - блок засцерагальнікаў у салоне; 3 - подрулевой перамыкач; 4 - правы гукавы сігнал; 5 - левы гукавы сігнал

Гэты артыкул даступны на рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай

Артыкул быў правераны: Маркелаў Данііл
