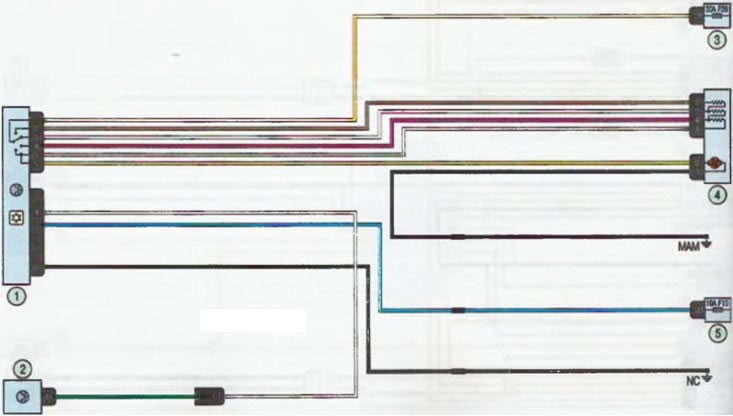

Схема 21. Сістэма апалу і вентыляцыі салона: 1 - блок кіравання сістэмай апалу і вентыляцыі; 2 - блок кіравання рухавіком; 3,5 - блок засцерагальнікаў у салоне; 4 - электровентилятор

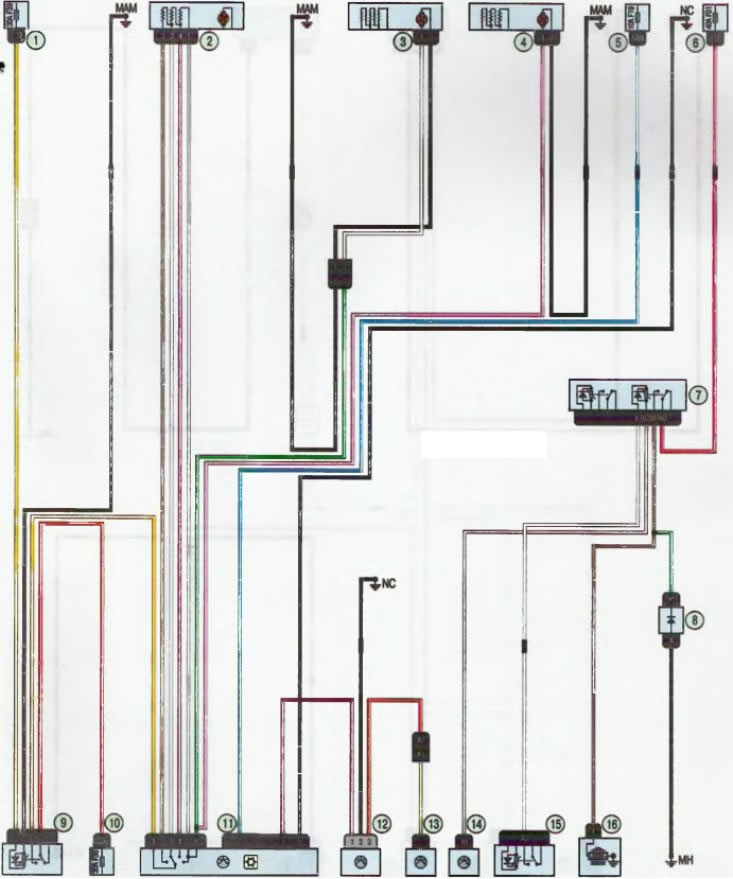

Схема 22. Сістэма апалу (кандыцыянавання) і вентыляцыі салона: 1, 5,10 - блок засцерагальнікаў у салоне; 2,3,4 - электровентилятор; 6 - блок рэле і засцерагальнікаў у маторным адсеку; 7, 9 - блок дапаможных рэле; 8 - дыёд; 11 - блок кіравання сістэмай кандыцыянавання; 12 - ахоўны клапан выпарніка; 13,14 - блок кіравання рухавікоў; 15 - рэле сістэмы ўпырску; 16 - электрамагнітная муфта кампрэсара кандыцыянера
