Система навігації (XRAY 1)

Зміст: Приймач GPS ⇣ Електронна картка ⇣ Положення GPS ⇣ Інформація про країну ⇣ "Найближча допомога" ⇣

Система навігації визначає Ваше положення та спрямовує Вас за допомогою наступних даних:

приймача GPS;
електронної карти

Приймач GPS

Навігаційна система використовує сигнали супутників GPS (Global Positioning System) та GLONASS, що знаходяться на навколоземній орбіті. Приймач GPS приймає сигнали від кількох супутників.

Таким чином, система може визначити місцезнаходження автомобіля.

Примітка. Після транспортування на значну відстань без пробігу (на поромі або залізничній платформі) системі може знадобитися кілька хвилин на відновлення працездатності.

Різні оновлення, зокрема оновлення карт, випускаються регулярно. У деяких випадках відображення дороги на карті не відповідає дійсності через відсутність оновлення картографічної інформації.

Рекомендується самостійно встановити Naviextras Toolbox на комп'ютері та регулярно оновлювати систему.

Електронна картка

Електронна карта включає необхідні карти доріг і плани міст.

Флеш-накопичувач USB "Карта"

Для встановлення останньої версії див. розділ "Оновлення системи".

Примітка. Флеш-накопичувач USB не постачається із системою. Флеш-накопичувач USB, що використовується, повинен мати формат FAT32 і максимальний об'єм пам'яті 32Gb.

Бажано використовувати останню версію карти.

Встановлення флеш-накопичувача USB

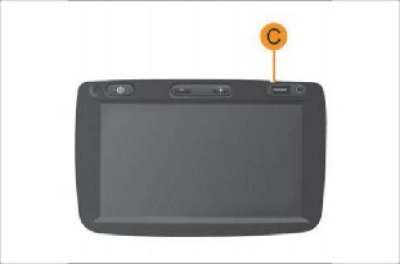

Малюнок 26. Місце USB-роз'єму

Вставте флеш-накопичувач USB у USB-роз'єм C системи.

Відображення карти

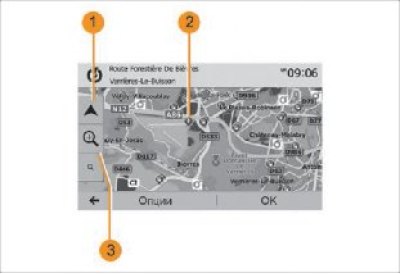

Малюнок 27. Електронна карта 1 – Опції відображення системи навігації. 2 – Доступ до різних режимів відображення

Натисніть "Головна сторінка" → "Карта", щоб відобразити карту навколо місця знаходження автомобіля.

Торкніться екрана картки 2.

Щоб перемістити навігаційну карту, перетягніть її в бажаному напрямку по екрану Натисніть 1, щоб повернутися до поточного положення автомобіля.

Натисніть 3, щоб запустити кнопки збільшення та зменшення зображення.

Умовні позначення на карті

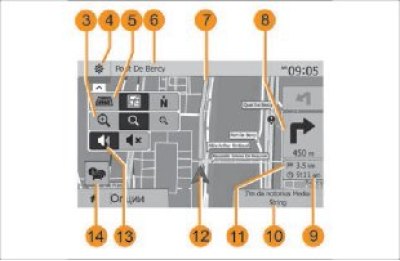

Малюнок 28. Умовні позначення:
1 – Найменування найближчої головної дороги або інформація про найближчий дорожній знак.
2 – Маршрут, розрахований навігаційною системою.
3 – Відстань та позначення найближчого місця зміни напрямку руху.
4 – Передбачуваний час прибуття.
5 – мультимедійний пристрій, який прослуховується в даний момент.
6 – Відстань, що залишилася, до пункту призначення.
7 – Розташування автомобіля на навігаційній карті.
8 – Увімкнення/вимкнення голосових інструкцій.
9 – Інформація про дорожній рух. Натисніть цю зону, щоб дізнатися про різні дорожні пригоди, що є на Вашому маршруті

Положення GPS

Ця функція дозволяє розпізнати географічне положення вибраного місця (адреса/довгота/широта). Натисніть потрібне місце на екрані.

Натисніть "Опції", потім "News", щоб вибрати точне положення вибраного місця.

Картографічні символи

Для позначення точок інтересу (POI) у системі навігації використовуються спеціальні картографічні символи. Розділ "Відображення точок інтересу" у розділі "Налаштування картки".

"Поточна позиція"

Малюнок 29. "Поточна позиція"

Ця функція дозволяє перевіряти інформацію про поточне положення та відображати найближчі точки інтересу POI.

Ця функція активна при увімкненому GPS.

Натисніть "Опції" на екрані, а потім "Поточна позиція". На екрані відображається така інформація:

широта;
довгота;
висота над рівнем моря;
номер будинку;
поточна адреса

Інформація про країну

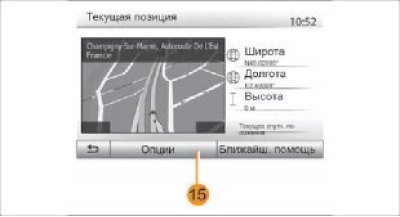

Натисніть 15, потім "Інформація про країну".

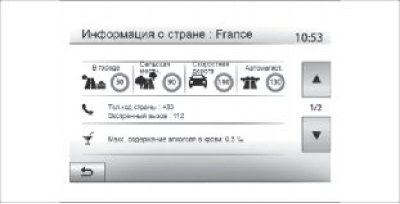

Малюнок 30. Інформація про країну

Ця функція дозволяє відображати інформацію про країну відповідно до цього положення.

На екрані відображається така інформація:

обмеження швидкості: відображаються обмеження швидкості на швидкісних магістралях. Одиниці виміру залежать від вибраних регіональних параметрів. За відсутності даних замість таблиці та номера на екрані буде відображено "--";
телефонний код країни;
номери екстрених служб;
чинні обмеження країни;
максимальний дозволений рівень алкоголю у крові;
обов'язкова наявність світловідбиваючого жилета;
обов'язкова наявність вогнегасника;
обов'язкове включення фар у будь-який час доби;
обов'язкова наявність запасних лампочок;
обов'язкова наявність аптечки;
обов'язкова наявність трикутного знаку аварійної зупинки;
обов'язкова наявність шолома для мотоциклістів;
обов'язкове використання ланцюгів для снігу взимку;
рекомендоване використання ланцюгів для снігу взимку;
обов'язкове використання зимових шин взимку;
рекомендоване використання зимових шин взимку

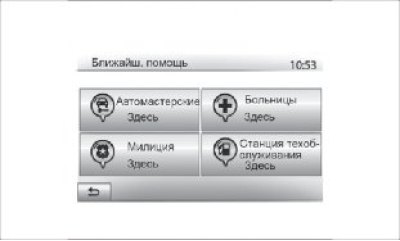

"Найближча допомога"

Ця функція дозволяє знайти найближчий до Вас пункт допомоги.

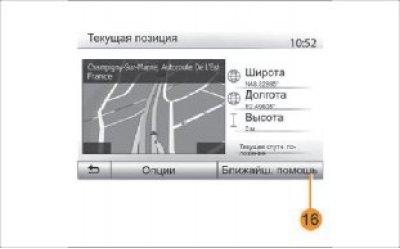

Натисніть 16, щоб відкрити новий екран швидкого пошуку.

На екрані відображається така інформація:
