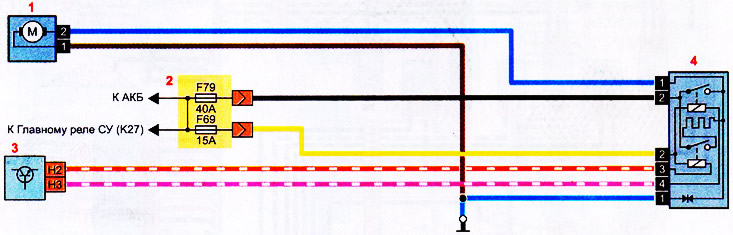

Schemat elektrycznego wentylatora układu chłodzenia silnika: 1 - wentylator elektryczny; 2 - skrzynka bezpieczników i przekaźnik w komorze silnika (blok montażowy); 3 - elektroniczna jednostka sterująca silnika (ECU); 4 - sterownik wentylatora elektrycznego
