Для поиска неисправностей в системе основного отопителя автомобилей ГАЗ-33021 и -2752, отопителей автомобилей ВАЗ, «Москвич», Иж с поворотным переключателем 63.3709 следует воспользоваться схемами, изображенными на рис. 7.37 и 7.38, а также данными табл. 7.10.

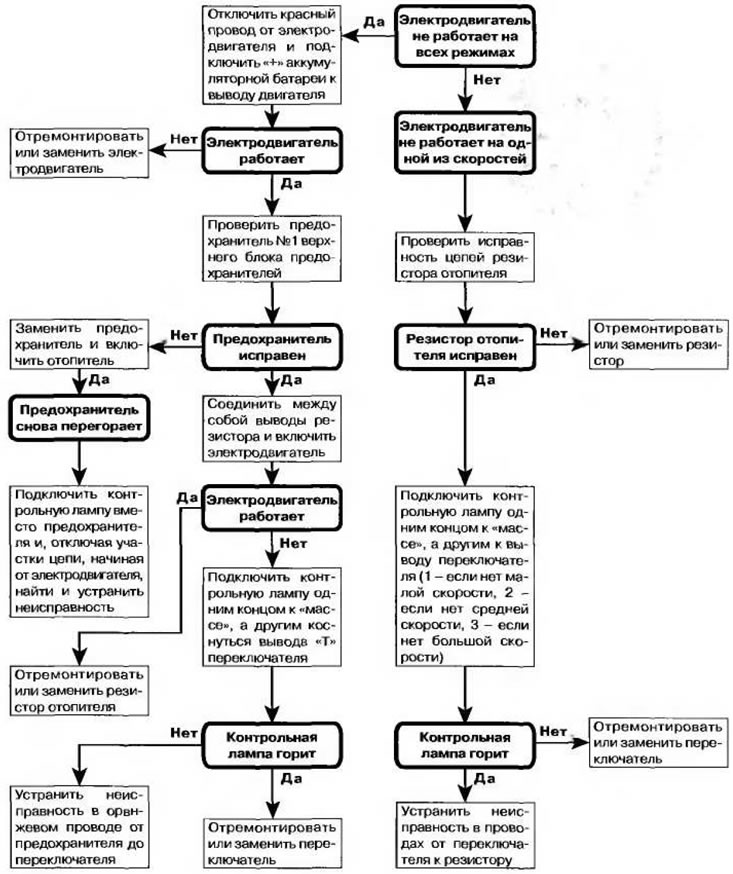

Рис. 7.37. Схема поиска неисправностей в случае, если не работает электродвигатель основного отопителя («Газель» и «Соболь»)
Рис. 7.38. Схема поиска неисправностей в случае, если не работает электродвигатель отопите ли автомобилей ВАЗ, «Москвич», Иж
