Эталонные модели взаимодействия систем
Для определения задач, поставленных перед сложной технической системой, а также для выделения главных характеристик и параметров, которыми она должна обладать, создаются общие модели таких систем. Общая модель вычислительной сети определяет характеристики сети в целом и характеристики и функции входящих в нее основных компонентов.
Многообразие вариантов вычислительных сетей и сетевых программных продуктов поставило проблему объединения сетей различных архитектур. Для ее решения была разработана эталонная модель архитектуры открытых систем (рис. 6.3).

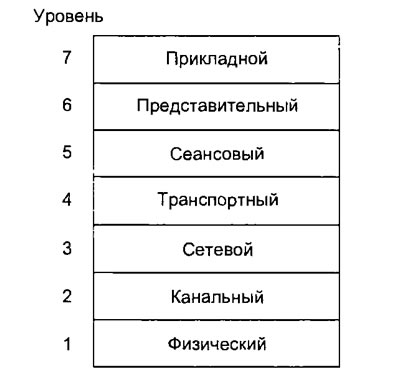

Рис. 6.3. Эталонная модель архитектуры открытых систем
Открытая система — это система, взаимодействующая с другими системами в соответствии с принятыми стандартами.
Эталонная модель архитектуры открытых систем является моделью взаимодействия открытых систем (моделью ВОС) и служит базой для производителей при разработке совместимого сетевого оборудования. Эта модель не является неким физическим телом, отдельные элементы которого можно осязать. Эталонная модель представляет собой самые общие рекомендации для построения стандартов совместимых сетевых программных продуктов. Эти рекомендации должны быть реализованы как в аппаратуре, так и в программных средствах вычислительных сетей.
В настоящее время модель взаимодействия открытых систем (модель ВОС) является наиболее популярной сетевой архитектурной моделью. Модель рассматривает общие функции, а не специальные решения, поэтому не все реальные сети абсолютно точно ей соответствуют. Модель взаимодействия открытых систем состоит из семи уровней (рис. 6.3).
7-й уровень — прикладной — обеспечивает поддержку прикладных процессов конечных пользователей. Этот уровень определяет круг прикладных задач, реализуемых в данной вычислительной сети.
6-й уровень — представительный — определяет синтаксис данных в модели, т. е. представление данных. Он гарантирует представление информации в кодах и форматах, принятых в данной системе. В некоторых системах этот уровень может быть объединен с прикладным.
5-й уровень — сеансовый — реализует установление и поддержку сеанса связи между двумя абонентами через коммуникационную сеть. Он позволяет производить обмен информацией в режиме, определенном прикладной программой, или предоставляет возможность выбора режима обмена. Сеансовый уровень поддерживает и завершает сеанс связи.
Три верхних уровня объединяются под общим'названием — процесс или прикладной процесс. Эти уровни определяют функциональные особенности вычислительной сети как прикладной системы.
4-й уровень — транспортный — обеспечивает интерфейс между процессами и сетью. Он устанавливает логические каналы между процессами и обеспечивает передачу по этим каналам информационных пакетов, которыми обмениваются процессы. Пакет — группа байтов, передаваемых абонентами сети друг другу. Логические каналы, устанавливаемые транспортным уровнем, называются транспортными каналами.
3-й уровень — сетевой — определяет интерфейс оконечного оборудования пользователя с сетью коммутации пакетов. Он также отвечает за маршрутизацию пакетов в коммуникационной сети и за связь между сетями — реализует межсетевое взаимодействие.
2-й уровень — канальный — реализует процесс передачи информации по информационному каналу. Информационный канал — логический канал, он устанавливается между двумя ЭВМ, соединенными физическим каналом. Канальный уровень обеспечивает управление потоком данных в виде кадров, в которые упаковываются информационные пакеты, обнаруживает ошибки передачи и реализует алгоритм восстановления информации в случае обнаружения сбоев или потерь данных. Кадр имеет структуру: информация об источнике данных, информация о приемнике, тип кадра, данные, контрольная информация.
1-й уровень — физический — выполняет все необходимые процедуры в канале связи. Его основная задача — управление аппаратурой передачи данных и подключенным к ней каналом связи.
При передаче информации от прикладного процесса в сеть происходит ее обработка уровнями модели ВОС (рис. 6.4). Смысл этой обработки заключается в том, что каждый уровень добавляет к информации процесса свой заголовок — служебную информацию, которая необходима для адресации сообщений и для некоторых контрольных функций. Канальный уровень кроме заголовка добавляет еще и концевик — контрольную последовательность, которая используется для проверки правильности приема сообщения из коммуникационной сети.

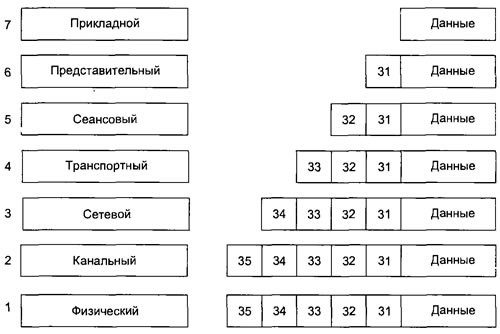

Рис. 6.4. Обработка сообщений уровнями модели ВОС (каждый уровень добавляет свой заголовок — 3)
Физический уровень заголовка не добавляет. Сообщение, обрамленное заголовками и концевиком, уходит в коммуникационную сеть и поступает на абонентские ЭВМ вычислительной сети. Каждая абонентская ЭВМ, принявшая сообщение, дешифрирует адреса и определяет, предназначено ли ей данное сообщение.
При этом в абонентской ЭВМ происходит обратный процесс — чтение и отсечение заголовков уровнями модели ВОС. Каждый уровень реагирует только на свой заголовок. Заголовки верхних уровней нижними уровнями не воспринимаются и не изменяются — они прозрачны для нижних уровней. Так, перемещаясь по уровням модели ВОС, информация, наконец, поступает к процессу (потребителю), которому она была адресована.
В процессе развития и совершенствования любой системы возникает потребность изменять ее отдельные компоненты. Иногда это вызывает необходимость изменять и другие компоненты, что существенно усложняет и затрудняет процесс модернизации системы. В таком случае проявляются преимущества семиуровневой модели ВОС. Если между уровнями определены однозначно интерфейсы, то изменение одного из уровней не влечет за собой необходимости внесения изменений в другие уровни. Таким образом, существует относительная независимость уровней друг от друга.
Функции, описываемые уровнями модели, должны быть реализованы либо в аппаратуре, либо в виде программ.
Функции физического уровня всегда реализуются в аппаратуре. Это адаптеры, мультиплексоры передачи данных, сетевые платы и т. п.
Функции остальных уровней реализуются в виде программных модулей — драйверов.
Протоколы компьютерных сетей
При обмене информацией в компьютерной сети каждый уровень модели ВОС реагирует на свой заголовок. Иными словами, происходит взаимодействие между одноименными уровнями модели в различных абонентских ЭВМ. Такое взаимодействие должно выполняться но определенным правилам — протоколам.
Протокол — это не программа. Правила и последовательность выполнения действий при обмене информацией, определенные протоколом, должны быть реализованы в программе. Обычно функции протоколов различных уровней реализуются в драйверах для различных вычислительных сетей.
В соответствии с семиуровневой структурой модели ВОС можно говорить о необходимости существования протоколов для каждого уровня.
Концепция открытых систем предусматривает разработку стандартов для протоколов различных уровней. Легче всего поддаются стандартизации протоколы трех нижних уровней модели архитектуры открытых систем, так как они определяют действия и процедуры, характерные для вычислительных сетей любого класса.
Труднее всего стандартизовать протоколы верхних уровней, особенно прикладного, из-за множественности прикладных задач и в ряде случаев их уникальности. Если по типам структур, методам доступа к физической передающей среде, используемым сетевым технологиям и некоторым другим особенностям можно насчитать примерно десяток различных моделей вычислительных сетей, то по их функциональному назначению пределов не существует.
Проще всего представить особенности сетевых протоколов на примере протоколов канального уровня, которые делятся на две основные группы: байт-ориентированные и бит-ориентированные.
Байт-ориентированный протокол обеспечивает передачу сообщения по информационному каналу в виде последовательности байтов. Кроме информационных байтов в канал передаются также управляющие и служебные байты. Такой тип протокола удобен для ЭВМ, так как она ориентирована на обработку данных, представленных в виде двоичных байтов. Для коммуникационной среды байт-ориентированный протокол менее удобен, так как разделение информационного потока в канале на байты требует использования дополнительных сигналов, что в конечном счете снижает пропускную способность канала связи.
Бит-ориентированный протокол предусматривает передачу информации в виде потока битов, не разделяемых на байты. Поэтому для разделения кадров используются специальные последовательности — флаги. В начале кадра ставится флаг открывающий, а в конце — флаг закрывающий.
Бит-ориентированный протокол удобен относительно коммуникационной среды, так как канал связи как раз и ориентирован на передачу последовательности битов. Для ЭВМ он не очень удобен, потому что из поступающей последовательности битов приходится выделять байты для последующей обработки сообщения. Впрочем, учитывая быстродействие ЭВМ, можно считать, что эта операция не окажет существенного влияния на ее производительность.
Физическая передающая среда в ЛВС
Физическая среда обеспечивает перенос информации между абонентами вычислительной сети. Физическая передающая среда в ЛВС может быть представлена следующими типами кабелей: одиночный провод, витая пара проводов, коаксиальный кабель, оптоволоконный кабель.
Однопроводные соединения используются в автомобильных мультиплексных системах со скоростью передачи информации ниже 10 Кбит/с. Помехозащищенность низкая.
Витая пара состоит из двух изолированных проводов, свитых между собой (рис. 6.5). Скручивание проводов уменьшает влияние внешних электромагнитных полей на передаваемые сигналы. Самый простой вариант витой пары — телефонный кабель. Витые пары имеют различные характеристики, определяемые размерами, изоляцией и шагом скручивания. Невысокая стоимость этого вила передающей среды делает ее достаточно популярной для ЛВС.
Рис. 6.5. Витая пара
Основной недостаток витой пары — плохая помехозащищенность и низкая скорость передачи информации — не более 1 Мбит/с. Технологические усовершенствования позволяют повысить скорость передачи и помехозащищенность (экранированная витая пара), но при этом возрастает стоимость этого типа передающей среды. В автомобильных сетях витые пары работают при скоростях обмена не выше 500 Кбит/с.
Проблемы с электромагнитной совместимостью возникают уже при скорости обмена выше 100 Кбит/с. Однопроводные кабели и витые пары удобно подключать к узлам сети.
Коаксиальный кабель (рис. 6.6) но сравнению с витой парой обладает более высокой механической прочностью, помехозащищенностью и обеспечивает скорость передачи информации до 50 Мбит/с. Для промышленного использования выпускаются два типа коаксиальных кабелей: толстый и тонкий. Толстый кабель более прочен и передает сигналы нужной амплитуды на большее расстояние, чем тонкий. В то же время тонкий кабель значительно дешевле. Коаксиальный кабель также, как и витая пара, является одним из популярных типов передающей среды для ЛВС.

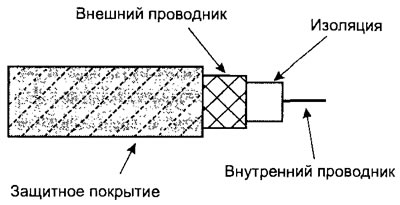

Рис. 6.6. Коаксиальный кабель
На автомобилях экранированные витые пары или коаксиальный кабель работают при скоростях обмена данными не более 10 Мбит/с, имеют хорошую электромагнитную совместимость, но подключать к узлам их неудобно, нужны специальные Т-образные ответвители.
Оптоволоконный кабель — идеальная передающая среда (рис. 6.7). Он не подвержен действию электромагнитных полей и сам практически не имеет излучения. Последнее свойство позволяет использовать его в сетях, требующих укрытия секретной информации.

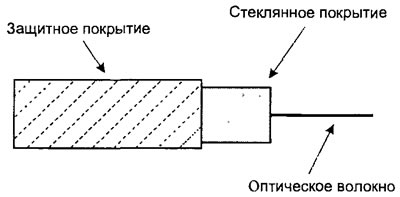

Рис. 6.7. Оптоволоконный кабель
Скорость передачи информации по оптоволоконному кабелю более 50 Мбит/с. По сравнению с предыдущими типами передающей среды он имеет более высокую стоимость, менее технологичен в эксплуатации.
Основные топологии ЛВС
Вычислительные машины (контроллеры для автомобиля), входящие в состав ЛВС, могут быть расположены самым случайным образом на объекте, где создается вычислительная сеть. Следует заметить, что для способа обращения к передающей среде и методов управления сетью небезразлично, как расположены абонентские ЭВМ. Поэтому имеет смысл говорить о топологии ЛВС.
Топология ЛВС — это формализованная геометрическая схема соединений узлов сети.
Топологии вычислительных сетей могут быть самыми различными, но для локальных вычислительных сетей типичными являются всего три: кольцевая, шинная, звездообразная.
Иногда для упрощения используют термины — кольцо, шина и звезда. Не следует думать, что рассматриваемые типы топологий представляют собой идеальное кольцо, идеальную прямую или звезду.
Любую компьютерную сеть можно рассматривать как совокупность узлов.
Узел — любое устройство, непосредственно подключенное к передающей среде сети.
Топология формализует схему соединений узлов сети. Так, и эллипс, и замкнутая кривая, и замкнутая ломаная линия относятся к кольцевой топологии, а незамкнутая ломаная линия — к шинной.
Кольцевая топология предусматривает соединение узлов сети в замкнутый контур кабелем передающей среды (рис. 6.8). Выход одного узла сети соединяется со входом другого. Информация по кольцу передается от узла к узлу. Каждый промежуточный узел между передатчиком и приемником ретранслирует посланное сообщение. Принимающий узел распознает и получает только адресованные ему сообщения.

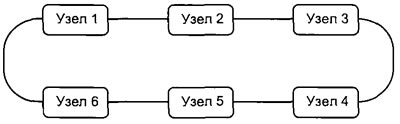

Рис. 6.8. Сеть кольцевой топологии
Кольцевая топология является идеальной для сетей, занимающих сравнительно небольшое пространство. В ней отсутствует центральный узел, что повышает надежность сети. Ретрансляция информации позволяет использовать в качестве передающей среды любые типы кабелей.
Последовательный порядок обслуживания узлов такой сети снижает се быстродействие, а выход из строя одного из узлов нарушает целостность кольца и требует принятия специальных мер для сохранения тракта передачи информации.
Шинная топология — одна из наиболее простых (рис. 6.9). Данные от передающего узла сети распространяются но шине в обе стороны. Промежуточные узлы не транслируют поступающих сообщений. Информация поступает на все узлы, но принимает сообщение только тот, которому оно адресовано. Порядок обслуживания — параллельный. Это обеспечивает высокое быстродействие ЛВС с шинной топологией. Сеть легко наращивать и конфигурировать, а также адаптировать к различным системам. ЛВС с шинной топологией устойчива к возможным неисправностям отдельных узлов. Такие ЛВС наиболее распространены в настоящее время. Следует отметить, что они имеют малую протяженность и не позволяют использовать различные типы кабеля в пределах одной сети.

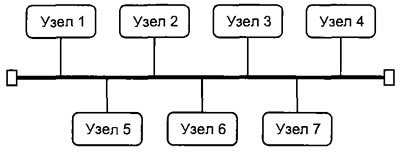

Рис. 6.9. Сеть шинной топологии
Звездообразная топология (рис. 6.10) базируется на концепции центрального узла, к которому подключаются периферийные узлы. Каждый периферийный узел имеет свою отдельную линию связи с центральным узлом. Вся информация передастся через центральный узел, который ретранслирует, переключает и маршрутизирует информационные потоки в сети.

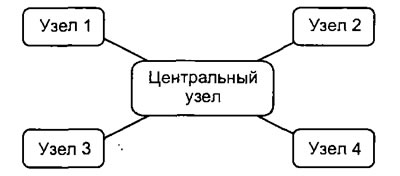

Рис. 6.10. Сеть звездообразной топологии
Звездообразная топология значительно упрощает взаимодействие узлов ЛВС друг с другом, позволяет использовать более простые сетевые адаптеры. В то же время работоспособность ЛВС со звездообразной топологией целиком зависит от центрального узла.
В реальных вычислительных сетях могут использоваться более сложные топологии, представляющие в некоторых случаях сочетания рассмотренных.
Выбор той или иной топологии определяется областью применения ЛВС, географическим расположением ее узлов и размерностью сети в целом.
Методы доступа к передающей среде
Передающая среда является общим ресурсом для всех узлов ЛВС. Чтобы получить возможность доступа к этому ресурсу из узла сети, необходимы специальные механизмы — методы доступа.
Метод доступа к передающей среде — это метод, обеспечивающий выполнение совокупности правил, по которым узлы сети получают доступ к ресурсу.
Существуют два основных класса методов доступа: детерминированные, недетерминированные.
При детерминированных методах доступа передающая среда распределяется между узлами с помощью специального механизма управления, гарантирующего передачу данных узла в течение некоторого, достаточно малого интервала времени.
Наиболее распространенными детерминированными методами доступа являются метод опроса и метод передачи права. Метод опроса используется преимущественно в сетях звездообразной топологии.
Метод передачи права применяется в сетях с кольцевой топологией. Он основан на передаче по сети специального сообщения — маркера.
Маркер — служебное сообщение определенного формата, в которое абоненты сети могут помещать свои информационные пакеты.
Маркер циркулирует по кольцу, и любой узел, имеющий данные для передачи, помещает их в свободный маркер, устанавливает признак занятости маркера и передаст его по кольцу. Узел, которому было адресовано сообщение, принимает его, устанавливает признак подтверждения приема информации и отправляет маркер в кольцо.
Передающий узел, получив подтверждение, освобождает маркер и отправляет его в сеть. Существуют методы доступа, использующие несколько маркеров.
Недетерминированные — случайные методы доступа предусматривают конкуренцию всех узлов сети за право передачи. Возможны одновременные попытки передачи со стороны нескольких узлов, в результате чего возникают коллизии.
Наиболее распространенным недетерминированным методом доступа является множественный метод доступа с контролем несущей частоты и обнаружением коллизий (CSMA/CD). Контроль несущей частоты заключается в том, что узел, желающий передать сообщение, «прослушивает» передающую среду, ожидая ее освобождения. Если среда свободна, узел начинает передачу.
Следует отметить, что топология сети, метод доступа к передающей среде и метод передачи тесным образом связаны друг с другом. Определяющим компонентом является топология сети.
Временное и частотное уплотнение сигналов в мультиплексных системах
По методам уплотнения сигналов локальные вычислительные сети (ЛВС) можно разделить на две большие категории — с временным и частотным уплотнением. Эти два метода уплотнения основаны на разных принципах использования рабочей полосы частот системы.
1. Временное уплотнение. На рис. 6.11, а показано, что в сетях с временным уплотнением (или с передачей сигнала без модуляции) в любой конкретный момент времени передачу данных через сеть ведет одно устройство, занимая всю полосу частот системы. Такой метод обеспечивает очень высокую скорость передачи в битах в секунду. Для того чтобы дать возможность многим абонентам обращаться к сети, длительность каждой передачи должна ограничиваться заданным интервалом времени. К каждому блоку данных присоединяется адрес того узла, на который должны пересылаться эти данные. Каждый узел постоянно контролирует адреса на шине, чтобы выявить блоки данных, направляемые именно ему. Возможности ЛВС с временным уплотнением сигналов ограничиваются тем, что в конкретный момент времени передавать данные через подобную сеть может только один абонент. На практике общее число абонентов ЛВС зависит от средней временной протяженности (длины) сообщений и количества сообщений, которые необходимо передать за определенное время.

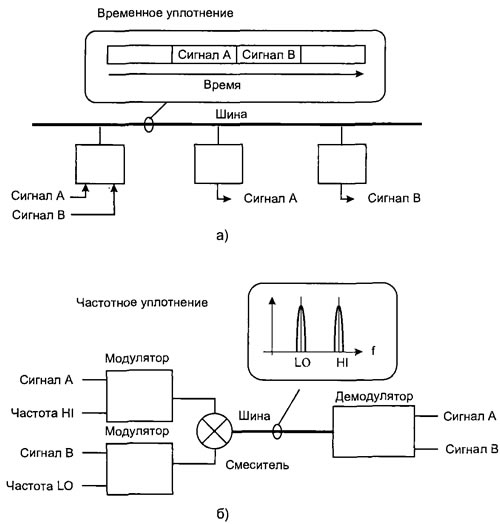

Рис. 6.11. Временное и частотное разделение каналов
2. Частотное уплотнение. Из рис. 6.11, б видно, что в сетях с частотным уплотнением сигналов (или широкополосных сетях) полоса частот разбита на ряд неперерывающихся частотных поддиапазонов. Каждой паре взаимодействующих между собой узлов выделяется один из этих поддиапазонов. Следовательно, в любой момент времени обращаться к сети могут одновременно много абонентов, поскольку они используют разные поддиапазоны частот.
Как правило, когда два узла устанавливают между собой связь через широкополосную сеть, им выделяется определенный частотный поддиапазон, поэтому нет необходимости указывать адрес перед блоком данных и накладывать ограничение на длительность передачи.
Преимущество метода частотного уплотнения заключается в том, что в отличие от временного уплотнения он позволяет многим абонентам одновременно обмениваться данными через сеть. Однако на число одновременно обращающихся к сети абонентов также накладывается естественное ограничение. Если в какой-либо момент времени заняты все выделенные поддиапазоны частот, то больше ни один абонент не сможет получить доступ к сети. Таким образом, хотя метод частотного уплотнения обеспечивает более высокое быстродействие сети, при его использовании общее число абонентов может быть меньше, чем при временном уплотнении.
