Справочные данные о механической коробке передач

Механическая коробка передач — пятиступенчатая, двухвальная, объединенная с главной передачей и дифференциалом в единый агрегат. Картер коробки передач алюминиевый, состоит из двух частей. Коробка передач и картер сцепления выполнены общим блоком.

Валы в коробке передач опираются на шариковые подшипники. Ведущая шестерня главной передачи выполнена заодно с вторичным валом.

Дифференциал — двухсателлитный, вращается на роликовых конических подшипниках.

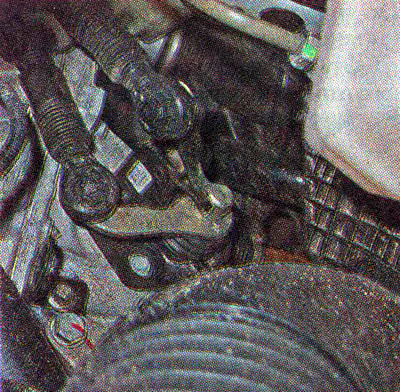

Привод механизма переключения тросовый — механизм переключения передач соединен с рычагом КП двумя гибкими тягами (тросами в оболочке).



Это исключает передачу вибрации от силового агрегата на рычаг переключения передач.

Коробка передач является технически сложным узлом, ремонтировать который целесообразно на специализированной станции технического обслуживания.
