Топливный модуль — замена датчика указателя уровня топлива

Рекомендация. Нарушения в работе датчика указателя уровня топлива чаще всего связаны с износом контактной части его реостата. В этом можно убедиться, измеряя его электрическое сопротивление омметром при плавном перемещении рычага с поплавком из одного крайнего положения в другое. Неисправный датчик следует заменить.

Снятие

1. Снимаем топливный модуль (см. выше, «Топливный модуль — снятие и установка»).

2. Для снятия датчика указателя уровня топлива сдвигаем крышку топливного модуля.

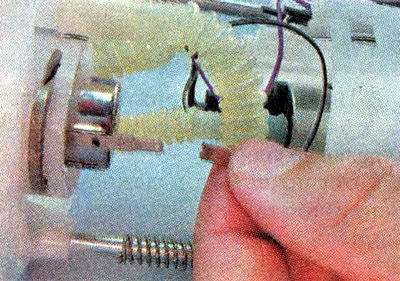

3. Снимаем наконечник провода с вывода регулятора давления топлива.

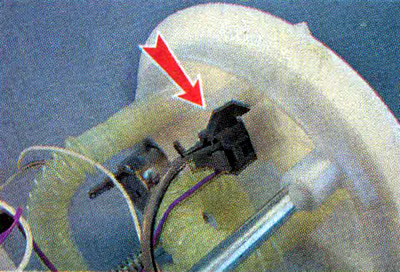

4. Отжимаем фиксатор колодки проводов и отсоединяем колодку от крышки топливного модуля.

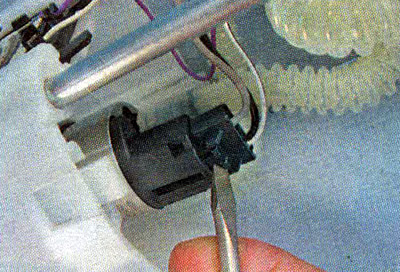

5. Шлицевой отверткой освобождаем фиксатор колодки проводов.

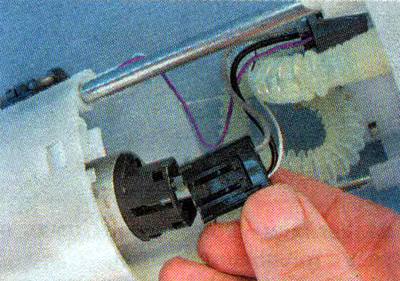

6. Отсоединяем колодку от топливного насоса.

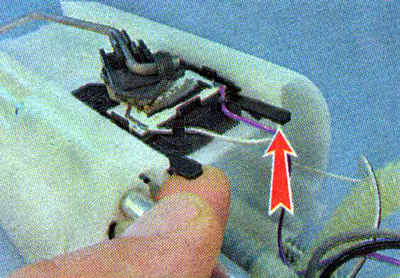

7. Освобождаем два фиксатора датчика уровня топлива.



8. Сдвигаем датчик по пазам заборной камеры топливного модуля и снимаем датчик.

Установка

Устанавливаем новый датчик указателя уровня топлива в обратной последовательности.
