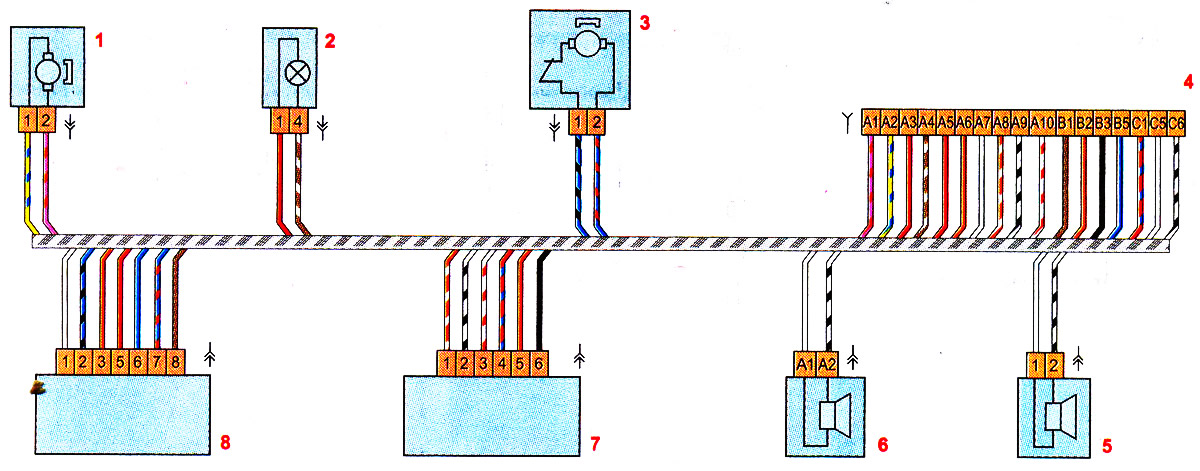

Схема соединений жгута проводов передней правой двери: 1 - замок двери; 2 - плафон подсветки порога; 3 - мотор-редуктор стеклоподъемника; 4 - соединительная колодка для подсоединения к колодке заднего жгута проводов; 5 - динамик аудиосистемы высокочастотный; 6 - динамик аудиосистемы широкополосный; 7 - наружное зеркало; 8 - переключатель стеклоподъемника
