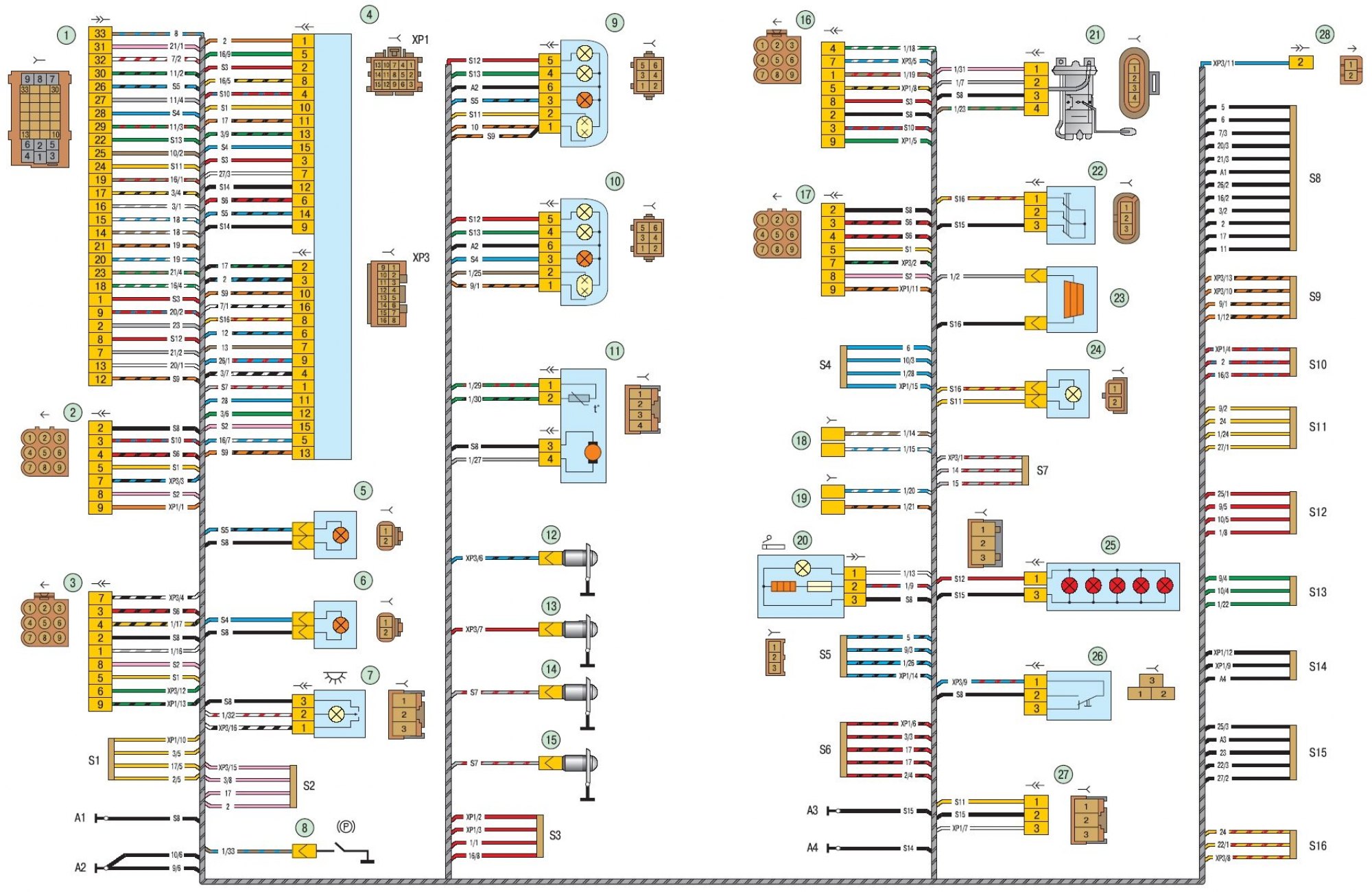

Схема 4. Соединения заднего жгута проводов автомобиля
Открыть большую картинку в новой вкладке »
1 - колодка жгута проводов заднего к жгуту панели приборов; 2 - колодка жгута проводов заднего к жгуту левой задней двери; 3 - колодка жгута проводов заднего к жгуту правой передней двери; 4 - контроллер электропакета; 5 - боковой указатель поворотов левый; 6 - боковой указатель поворотов правый; 7 - плафон освещения салона; 8 - выключатель контрольной лампы стояночного тормоза; 9 - левый фонарь; 10 - правый фонарь; 11 - датчик температуры воздуха салона; 12, 13, 14, 15 - выключатели плафона освещения салона; 16 - колодка жгута проводов заднего к жгуту левой передней двери; 17 - колодка жгута проводов заднего к жгуту правой задней двери; 18 - колодки жгута заднего к громкоговорителю заднему правому; 19 - колодки жгута заднего к громкоговорителю заднему левому; 20 - прикуриватель; 21 - модуль электробензонасоса; 22 - выключатель освещения багажника; 23 - элемент обогрева заднего стекла; 24 - фонарь освещения багажника; 25 - дополнительный стоп-сигнал; 26 - выключатель привода замка багажника; 27 - колодка жгута проводов заднего к жгуту фонарей освещения номерного знака; 28 - колодка жгута проводов заднего к жгуту правой передней двери; A1, А2, А3, А4 - точки заземления жгута проводов заднего; ХР1, ХР3 - разъемы контроллера электропакета
