Проверка и замена подрулевых переключателей

Узел подрулевых переключателей состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей с рычагами. Левый переключатель включает указатели поворота и переключает свет фар, правый — управляет омывателем и очистителем ветрового стекла, а также маршрутным компьютером в комбинации приборов.

Переключатели закреплены в соединителе защелками.

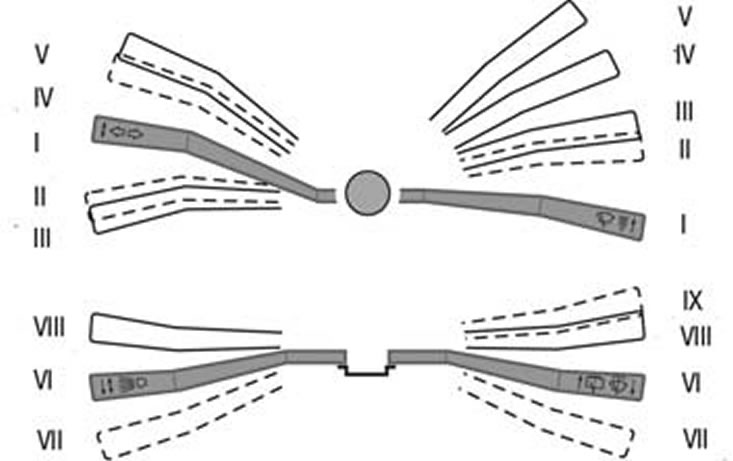

Положения рычагов переключателей показаны на рис. 10.8, замыкаемые при этом контакты приведены в табл. 10.7.

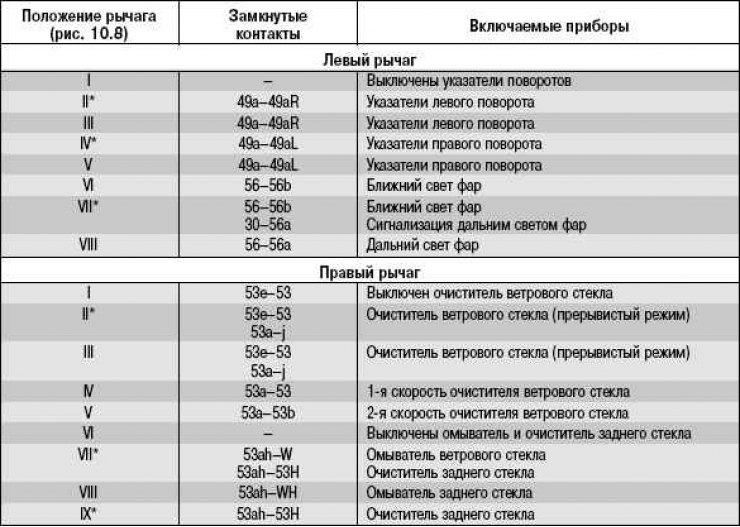

Таблица 10.7. Контакты, замыкаемые при различных положениях подрулевых переключателей

* Нефиксированные положения рычагов.

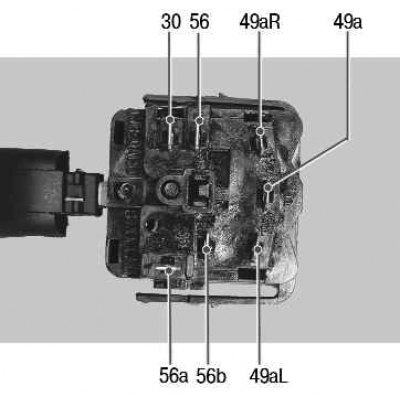

Номера контактов переключателя указателей поворота и света фар

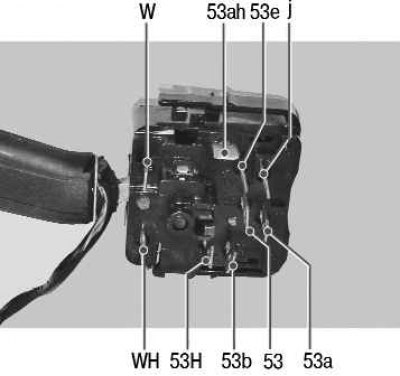

Номера контактов переключателя стеклоочистителя и стеклоомывателя

Вам потребуется тестер.


1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите кожух рулевой колонки (см. «Снятие и установка облицовочных кожухов рулевой колонки»).

3. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

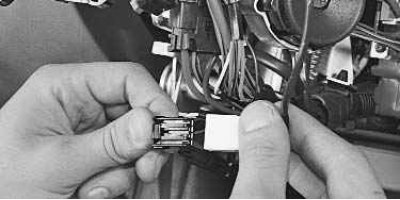

4. Отсоедините колодки с проводами от левого подрулевого переключателя…

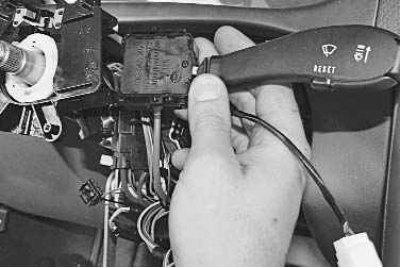

5. …от колодки управления маршрутным компьютером…

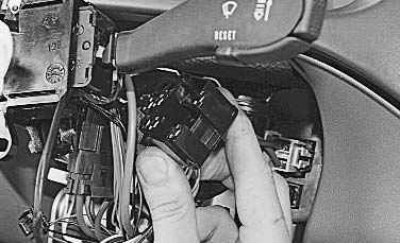

6. …и от правого подрулевого переключателя.

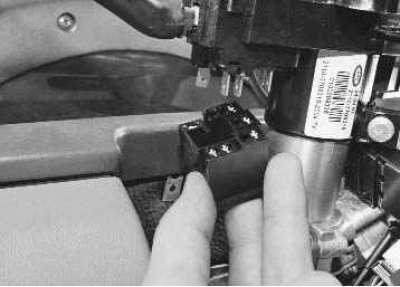

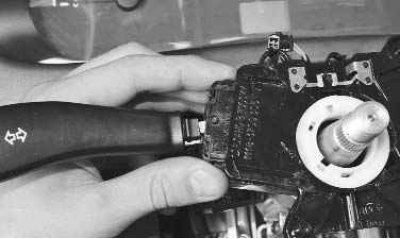

7. Сожмите с двух сторон пластиковые фиксаторы левого подрулевого переключателя…

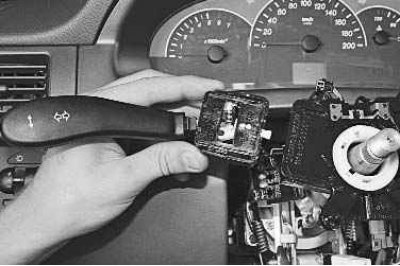

8. …и извлеките переключатель из соединителя.



9. Аналогично извлеките правый подрулевой переключатель.

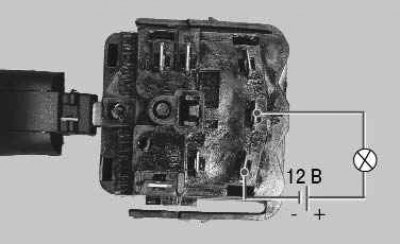

10. Для проверки переключателей подсоедините контрольную лампу 12 В к соответствующим контактам, указанным в табл. 10.7 (здесь показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам — лампа должна загореться. В противном случае переключатель неисправен.

11. Установите подрулевые переключатели в порядке, обратном снятию.
