Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять переднее колесо.
Снять наружный наконечник рулевой тяги
Отвернуть и снять контргайку регулировки схождения колес (ключ гаечный 13, ключ гаечный 21).

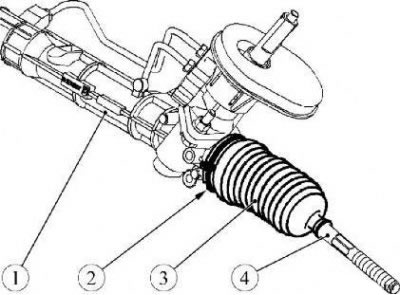

Рисунок 9-1 - Снятие защитного чехла внутреннего шарнира рулевой тяги: 1 - рулевой механизм; 2 - хомут крепления защитного чехла; 3 - чехол защитный внутреннего шарнира рулевой тяги; 4 - рулевая тяга
Внимание. Для предотвращения попадания загрязнений в рулевой механизм перед снятием защитного чехла обязательно очистить и продуть сжатым воздухом наружные поверхности снимаемого чехла.
Разрезать хомут 2, рисунок 9-1, крепления и снять защитный чехол 3 (нож технологический).
Установка
Внимание. Повторное использование защитного чехла внутреннего шарнира рулевой тяги не допускается. После демонтажа использовать новый чехол.
Очистить посадочные поверхности под защитный чехол внутреннего шарнира (Очиститель поверхностей, номер для запчастей 77 11 238 181).
Нанести силиконсодержащую смазку на посадочные поверхности защитного чехла (Силиконсодержащая смазка, номер для запчастей 77 11 236 168).
Внимание. Перед установкой чехла рулевой механизм установить в положение соответствующее прямолинейному движению автомобиля. Данное положение механизма позволяет обеспечить равное количество воздуха во внутренних объемах под правым и левым защитными чехлами.
Установить на место новый защитный чехол и закрепить его на корпусе рулевого механизма новым хомутом (плоскогубцы).
Установить на рулевую тягу контргайку регулировки схождения колес (ключ гаечный 13, ключ гаечный 21).
Установить на место наружный наконечник рулевой тяги.
Установить переднее колесо.
Проверить и при необходимости отрегулировать углы установки колес.
