Рулевое колесо установлено на шлицах рулевого вала и зафиксировано самоконтрящейся гайкой. На автомобйлях, оборудованных подушкой безопасности водителя вместо накладки в рулевое колесо установлен модуль подушки безопасности.
Рулевой вал составной. Он состоит из верхнего и промежуточного валов. Верхний вал вращается в двух подшипниках, запрессованных в трубу рулевой колонки. На верхней части трубы колонки установлен замок зажигания с противоугонным устройством. Промежуточный вал — разборный, имеет на концах два карданных шарнира.
Рулевая колонка выполнена в сборе с мотор-редуктором и блоком управления электроусилителя рулевого управления. Эффективность работы электроусилителя завит от скоро'сти движения автомобиля.
Электроусилитель работает только при включенном двигателе. Кронштейны рулевой колонки прикреплены к кузову на четырех шпильках самоконтрящимися гайками. Кронштейны соединены с трубой рулевой колонки шарнирно. Верхний кронштейн оборудован механизмом фиксации рулевой колонки. Переместив рычаг фиксации в нижнее положение, можно менять угол наклона рулевой колонки. При поднятом рычаге колонка фиксируется в выбранном положении.
Рулевой механизм реечного типа, состоит из картера, приводной шестерни и рейки, находящихся в зубчатом зацеплении. Механизм закреплен на перегородке моторного отсека двумя скобами на резиновых опорах. При поворачивании рулевого колеса, вращение передается через верхний и промежуточный валы рулевой колонки на приводную шестерню, которая, поворачиваясь, перемещает рейку.
К рейке рулевого механизма болтами прикреплены рулевые тяги, которые состоят из собственно тяг, наконечников и регулировочных втулок. На внутренних концах рулевых тяг выполнены проушины с запрессованными в них резинометаллическими втулками. В наружных наконечниках тяг установлены шаровые пальцы, которыми рулевые тяги соединены с поворотными рычагами стоек передней подвески. При перемещении рейки тяги поворачивают стойки передней подвески. Длину рулевых тяг можно изменять, вращая регулировочные втулки и изменяя тем самым схождение передних колес. От самопроизвольного вращения втулки фиксируются стяжными болтами, завернутыми во фланцы наконечников рулевых тяг.

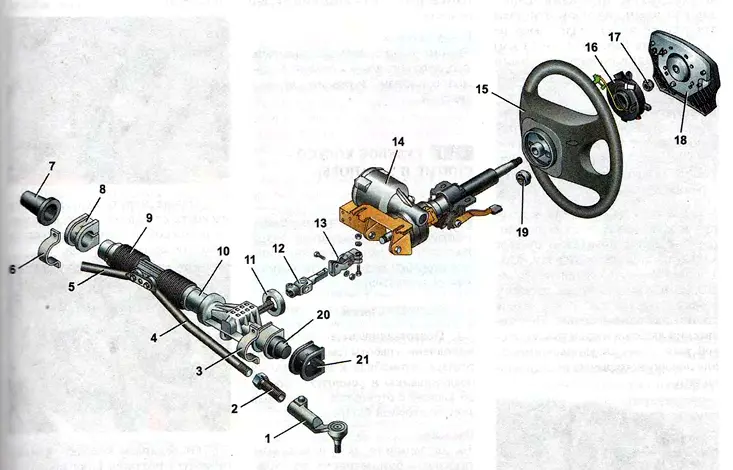

Рулевое управление:
1 - наконечник рулевой тяги;
2 - регулировочная втулка;
3, 6 - скобы крепления рулевого механизма;
4, 5 - рулевые тяги;
7 - правый защитный колпак;
8 - правая опора рулевого механизма;
9 - защитный чехол рулевого механизма;
10 - рулевой механизм;
11 - уплотнитель;
12 - промежуточный вал с нижним карданным шарниром;
13 - верхний карданный шарнир;
14 - рулевая колонка с электроусилителем рулевого управления;
15 - рулевое колесо;
16 - контактное кольцо*;
17 - гайка крепления рулевого колеса;
18 - накладка рулевого колеса (подушка безопасности водителя*);
19 - подшипники рулевого вала;
20 - левый защитный колпак;
21 - левая опора рулевого механизма.
* Для автомобилей с подушкой безопасности.
