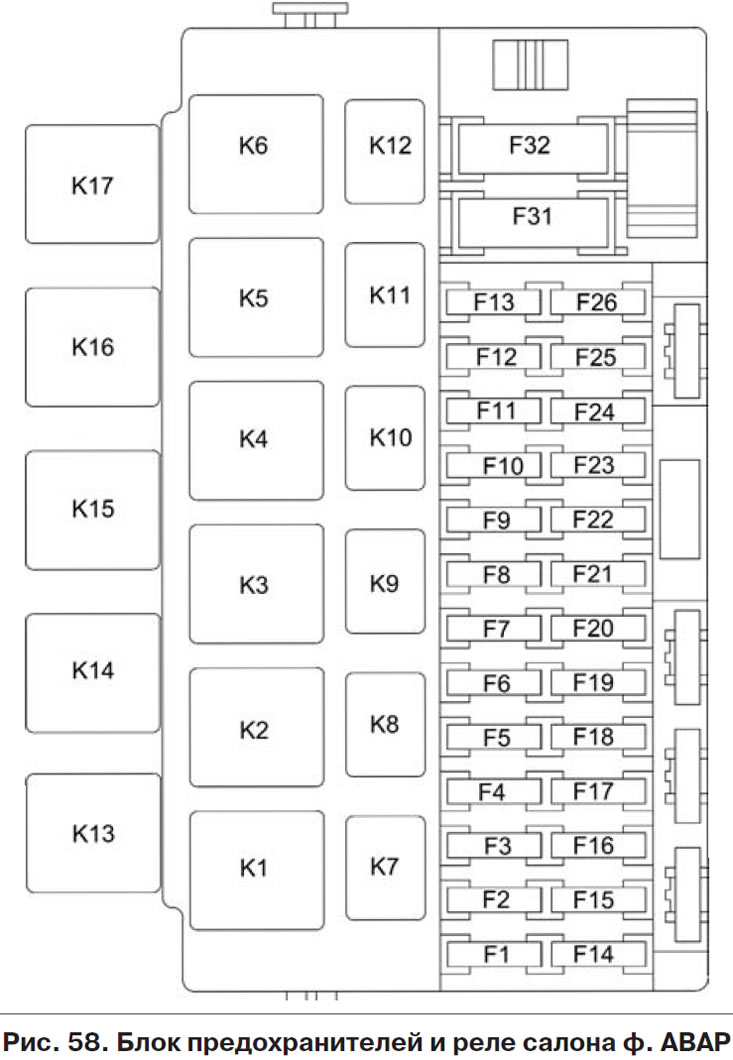

Таблица 4. Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнений «норма/люкс»*
| № предохра- нителя | Номинал | Защищаемые цепи |
| F1 | 15A | Катушки зажигания |
| Форсунки | ||
| Контроллер системы управления двигателем | ||
| F2 | 25A | Центральный блок кузовной электроники |
| Модуль двери водителя | ||
| F3 | 15A | Контроллер управления автоматической коробкой переключения передач |
| Привод управления автоматической коробкой переключения передач | ||
| F4 | 15A | Контроллер системы надувных подушек безопасности |
| F5 | 7.5A | Клемма 15 приборов |
| F6 | 7.5A | Свет заднего хода |
| Контроллер управления автоматической коробкой переключения передач | ||
| Блок управления системой безопасной парковки | ||
| F7 | 7.5A | Клапан продувки адсорбера |
| Датчик массового расхода воздуха/ датчик давления | ||
| Датчик фаз | ||
| Датчики концентрации кислорода | ||
| F8 | 25A | Обогреватель заднего стекла |
| Обогреватели наружных зеркал | ||
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта |
| Подсветка приборов и клавиш | ||
| Фонари освещения номерного знака | ||
| Плафон освещения багажника | ||
| Плафон освещения вещевого ящика | ||
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет, правая фара |
| Электрокорректор правой фары | ||
| F13 | 10A | Ближний свет, левая фара |
| Электрокорректор левой фары | ||
| F14 | 10A | Дальний свет, правая фара |
| F15 | 10A | Дальний свет, левая фара |
| F16 | 10A | Правая противотуманная фара |
| F17 | 10A | Левая противотуманная фара |
| F18 | 20A | Обогреватели передних сидений |
| Прикуриватель | ||
| F18** | 10A | Прикуриватель |
| F19 | 5A | Блок управления антиблокировочной системой тормозов |
| F20 | 15A | Звуковой сигнал |
| F21 | 10A | Топливный насос |
| F22 | 25A | Омыватель ветрового стекла |
| Центральный блок кузовной электроники | ||
| Омыватель заднего стекла | ||
| Очиститель заднего стекла | ||
| F23 | 5A | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 7.5A | Муфта компрессора кондиционера |
| Контроллер системы автоматического управления климатической установкой | ||
| F25 | 7.5A | Сигналы торможения |
| F26 | 10A | Центральный блок кузовной электроники |
| F31 (для блока пред-й ф. АВАР)/ F27 (для блока пред-й ф. Delphi) | 25A | Блок управления антиблокировочной системой тормозов |
| F32 (для блока пред-й ф. АВАР)/ F28 (для блока пред-й ф. Delphi) | 30A | Электровентилятор отопителя |
| Контроллер системы автоматического управления климатической установкой |
* Указан набор предохранителей для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные предохранители из данного набора в других комплектациях могут не использоваться).
** Предохранители, номинал которых может различаться в разных комплектациях автомобиля в зависимости от набора опций.
Таблица 5. Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей, и реле салона автомобиля исполнения «стандарт»
| № предохра- нителя | Номинал | Защищаемые цепи |
| F1 | 15A | Катушки зажигания |
| Форсунки | ||
| Контроллер системы управления двигателем | ||
| F2 | 5A | Дневные ходовые огни |
| F3 | 10A | Аварийная сигнализация |
| F4 | 15A | Контроллер системы надувных подушек безопасности |
| F5 | 7.5A | Клемма 15 приборов |
| F6 | 7.5A | Свет заднего хода |
| Указатели поворота | ||
| F7 | 7.5A | Клапан продувки адсорбера |
| Датчик массового расхода воздуха/ датчик давления | ||
| F7 | 7.5A | Датчик фаз |
| Датчики концентрации кислорода | ||
| F8 | 25A | Обогреватель заднего стекла |
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта |
| Подсветка приборов и клавиш | ||
| Фонари освещения номерного знака | ||
| Плафон освещения багажника | ||
| Плафон освещения вещевого ящика | ||
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет, правая фара |
| Электрокорректор правой фары | ||
| F13 | 10A | Ближний свет, левая фара |
| Электрокорректор левой фары | ||
| F14 | 10A | Дальний свет, правая фара |
| F15 | 10A | Дальний свет, левая фара |
| F16 | ||
| F17 | ||
| F18 | 15A | Прикуриватель |
| F19 | 20А | Моторедукторы блокировки замков дверей |
| F20 | 15A | Звуковой сигнал |
| F21 | 10A | Топливный насос |
| F22 | 15A | Омыватель ветрового стекла |
| Очиститель ветрового стекла | ||
| Омыватель заднего стекла | ||
| Очиститель заднего стекла | ||
| F23 | 5A | Комбинация приборов |
| Диагностический разъем | ||
| F24 | ||
| F25 | 7.5A | Сигналы торможения |
| Плафон освещения салона | ||
| F26 | ||
| F31 (для блока пред-й ф. АВАР)/F27 (для блока пред-й ф. Delphi) | 30A | Электростеклоподъемники передних дверей |
| F32 (для блока пред-й ф. АВАР)/F28 (для блока пред-й ф. Delphi) | 30A | Электровентилятор отопителя |
Таблица 6. Реле, расположенные в блоке предохранителей, и реле салона автомобиля исполнений «норма» и «люкс»*
| № реле | Номинал | Назначение реле |
| K1 | 30A | Реле электровентиляторов охлаждения радиатора |
| K2 | 30A | Реле электровентиляторов охлаждения радиатора |
| K3 | 30A | Дополнительное реле стартера |
| K4 | 50A | Разгрузочное реле выключателя зажигания |
| К5 | ||
| K6 | 30А | Реле обогрева сидений |
| K7 | 20A | Реле дальнего света фар |
| K8 | 20A | Реле звукового сигнала |
| K9 | 20A | Реле ближнего света фар |
| K10 | 20A | Реле обогрева заднего стекла и наружных зеркал |
| K11 | 20A | Главное реле ЭСУД |
| K12 | 20A | Реле топливного насоса |
| K13 | 30A | Реле света заднего хода |
| K14 | 30A | Реле электровентиляторов охлаждения радиатора |
| K15 | 30A | Реле обогрева ветрового стекла |
| K16 | 30A | Реле обогрева ветрового стекла |
| K17 | 30A | Реле муфты компрессора кондиционера |
* Указан набор реле для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные реле из данного набора в других комплектациях могут не использоваться).
Таблица 7. Реле, расположенные в блоке предохранителей, и реле салона автомобиля исполнения «стандарт»*
| № реле | Номинал | Назначение реле |
| K1 | 30A | Реле электровентилятора охлаждения радиатора |
| K2 | 30A | Реле электростеклоподъемников |
| K3 | 30A | Дополнительное реле стартера |
| K4 | 50A | Разгрузочное реле выключателя зажигания |
| К5 | Реле указателей поворота и аварийной сигнализации | |
| K6 | Реле стеклоочистителя | |
| K7 | 20A | Реле дальнего света фар |
| K8 | 20A | Реле звукового сигнала |
| K9 | 20A | Реле ближнего света фар |
| K10 | 20A | Реле обогрева заднего стекла |
| K11 | 20A | Главное реле ЭСУД |
| K12 | 20A | Реле топливного насоса |
| K13 | 30A | Реле аварийной сигнализации дополнительное |
| K14 | 30A | Реле аварийной сигнализации дополнительное |
| K15 | ||
| K16 | ||
| K17 |

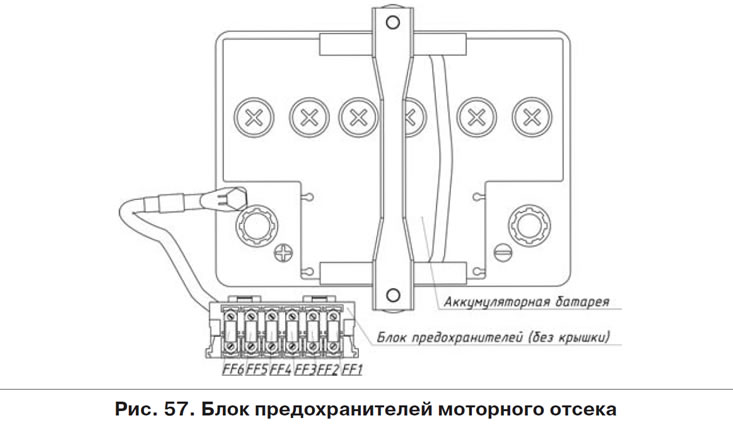

Таблица 8. Электрические цепи, защищаемые плавкими предохранителями, расположенными в блоке предохранителей моторного отсека*
| № предохра- нителя | Номинал | Защищаемые цепи |
| FF1 | 50A | Обогреватель ветрового стекла |
| FF2 | 60A | Генератор |
| FF3 | 60A | Генератор |
| FF4 | 40A (в комплектации без климатической установки - 30А) | Электровентиляторы охлаждения радиатора |
| FF5 | 50A | Электромеханический усилитель рулевого управления |
| FF6 | 40A | Блок управления антиблокировочной системой тормозов |
* Указан набор предохранителей для исполнения «люкс». В других исполнениях отдельные предохранители из данного набора могут не использоваться.
Внимание! Не допускается применение предохранителей, отличающихся по номиналу силы тока от рекомендуемых в таблице 4. Это может привести к отказам в работе электрооборудования автомобиля или возникновению пожара.

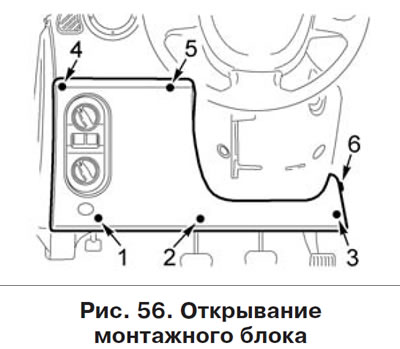

Для доступа к монтажному блоку с плавкими предохранителями (рис. 56) потяните за нижний левый угол крышки и освободите левую точку запирания 1, затем освободите среднюю нижнюю точку 2 и правую нижнюю точку 3, затем освободите верхние точки запирания 4, 5 и снимите крышку. Установка крышки производится в следующем порядке: вставьте фиксатор 6 в отверстие панели приборов и, начиная с правого нижнего края, защелкните нижние элементы крепления крышки в точках 3, 2, 1, а затем верхние в точках 4 и 5. Следите за точным попаданием крепежных элементов крышки в металлические фиксаторы, установленные на панели приборов.
Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер предохранителя указан на корпусе монтажного блока.
При обратной установке крышки блока предохранителей необходимо убедиться в надежном подключении колодки жгута проводов к выключателю привода замка багажника и отсутствии защемления проводов.
В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавшего его оплавление, обратитесь на аттестованное изготовителем ПССС.
